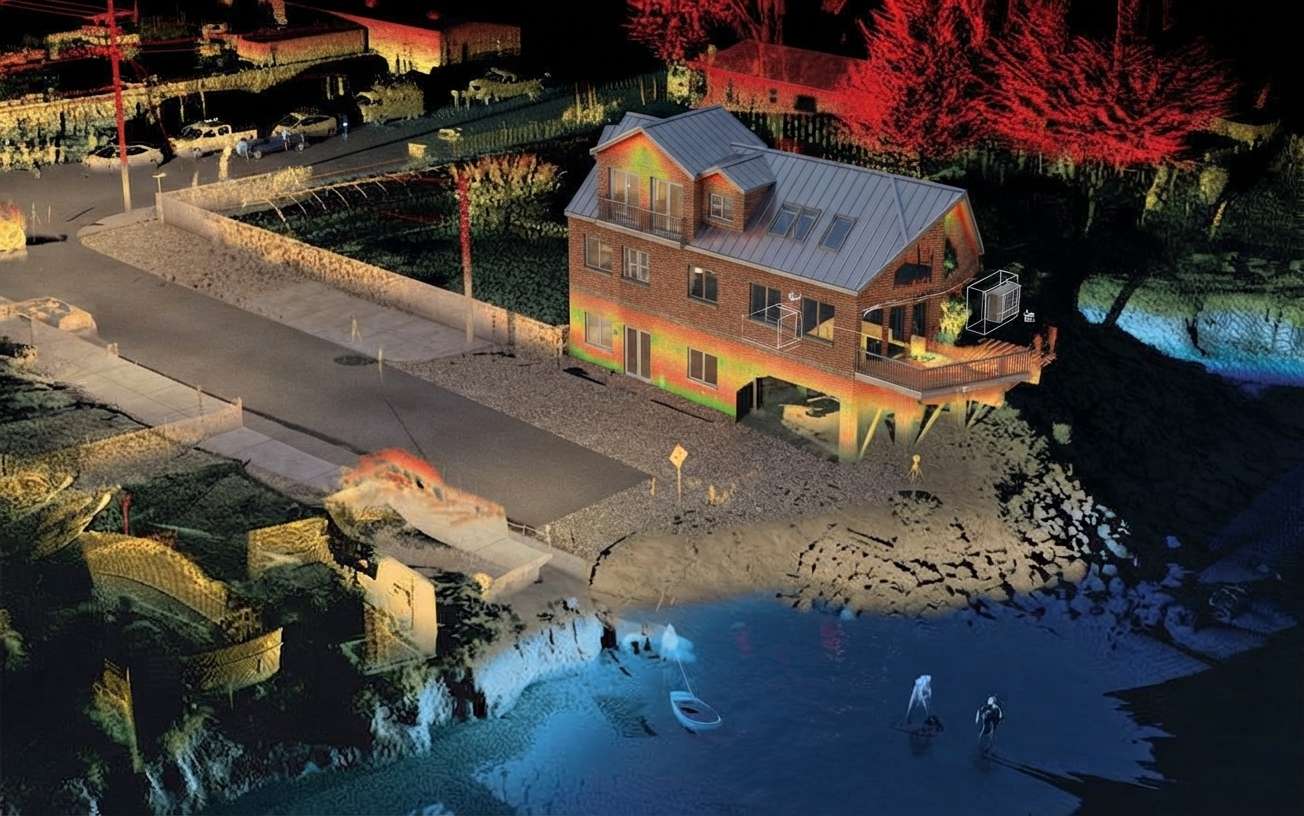

Annotation 3D dans le BTP – scan de bâtiments et BIM

Le bâtiment inverse la difficulté des autres verticaux de l’annotation 3D. La géométrie y est régulière, les formes sont connues, et ce qui coûte n’est pas de décrire un objet mais de décider ce qu’il est parmi des catégories que le métier a définies bien avant l’arrivée du scanner.Cet article expose ce que ce contexte demande. Il prolonge l’article consacré à l’annotation 3D en forêt et en agriculture.

Ce qui distingue ce contexte

Cinq propriétés caractérisent ce vertical de l’annotation 3D et le séparent des précédents.La géométrie est régulière, plans, arêtes et angles droits dominant la scène.Les objets sont normalisés, un poteau ou une gaine appartenant à des familles connues.La densité est élevée, un relevé statique produisant un nuage très dense sur des surfaces proches.Le livrable est structuré, une maquette numérique attendant des objets typés et reliés plutôt qu’une classification.Et les conventions préexistent, la nomenclature du bâtiment étant établie indépendamment du projet.Une conséquence pratique importante en découle. La quatrième propriété distingue ce vertical de tous les autres, le livrable n’étant pas un corpus annoté mais une structure exploitable par un logiciel métier.

Les tâches demandées

Cinq formulations d’annotation 3D se rencontrent dans ce vertical.Leur coût diffère fortement.La segmentation par élément, qui attribue chaque point à un mur, un sol ou un plafond.La détection d’éléments techniques, gaines, câbles, luminaires et équipements.L’extraction de primitives, un mur devenant un plan plutôt qu’un ensemble de points.La reconstruction structurée, qui produit des objets typés avec leurs relations.Et la comparaison au projet, qui confronte le relevé à un modèle attendu.Une observation en découle. La troisième formulation est le point de bascule, elle transforme une annotation en objet géométrique et elle constitue l’essentiel de la valeur ajoutée pour un usage en maquette numérique.

Ce que la régularité apporte

Quatre exploitations découlent de la géométrie du bâti.L’ajustement de plans, une surface plane se déterminant sur un ensemble de points avec une précision élevée.La contrainte d’orthogonalité, les murs d’un bâtiment se coupant majoritairement à angle droit.La contrainte de verticalité, un mur et un poteau étant verticaux sauf exception documentée.Et la répétition, un étage courant reproduisant une organisation déjà annotée au niveau inférieur.Une conséquence pratique s’ensuit pour un projet d’annotation 3D. La quatrième exploitation est la plus rentable et la moins employée, un bâtiment à étages identiques permettant de propager une annotation plutôt que de la refaire, ce qui divise la charge sur les immeubles répétitifs.

Ce que le désordre du chantier impose

Cette réalité s’oppose à la régularité théorique.Elle domine les relevés en cours de travaux.Quatre difficultés en découlent en annotation 3D.L’encombrement, matériaux et équipements masquant les surfaces à relever.Les éléments temporaires, étais et échafaudages qui n’appartiennent pas à l’ouvrage.Les surfaces inachevées, un mur non revêtu ne présentant pas la géométrie finale.Et le mobilier en bâtiment occupé, qui masque sols et parois de façon imprévisible.Une observation importante en découle. La deuxième difficulté appelle une convention explicite, un étai devant recevoir une classe dédiée plutôt qu’être rattaché arbitrairement ou omis.

L’écart entre le relevé et le projet

Cette finalité fréquente change la nature du travail d’annotation 3D.Elle mérite un traitement séparé.Comparer un ouvrage réalisé à son modèle théorique produit une information de conformité.Trois usages en découlent en annotation 3D.Le contrôle d’exécution, qui vérifie qu’un élément est à sa place et à ses dimensions.Le récolement, qui met à jour le modèle pour refléter le construit.Et la détection de désordres, affaissement ou déformation constatés par écart au projet.Une conséquence pratique s’ensuit pour un projet d’annotation 3D. Ces trois usages supposent un recalage précis entre nuage et modèle, opération préalable dont l’erreur se reporte intégralement sur les écarts mesurés et se confond avec eux.

Ce que la maquette numérique attend

Quatre exigences distinguent un livrable structuré d’un corpus d’annotation 3D.Le typage, chaque objet appartenant à une catégorie du référentiel métier.Les relations, un mur portant une ouverture qui porte une menuiserie.Les attributs métier, matériau, épaisseur et fonction.Et la géométrie paramétrée, un mur étant décrit par un axe et une épaisseur plutôt que par une enveloppe de points.Une observation importante en découle pour un projet d’annotation 3D. La deuxième exigence est celle que l’annotation seule ne produit pas, une classification par point ne portant aucune relation, ce qui impose une étape de structuration distincte du travail d’annotation.

Les éléments techniques

Cette catégorie concentre la difficulté.Elle est souvent sous-estimée en annotation 3D.Réseaux et équipements présentent quatre particularités.Leur finesse, un câble ou une petite gaine étant mal échantillonné par un relevé conçu pour du bâti.Leur enchevêtrement, plusieurs réseaux se croisant dans un même volume de plénum.Leur diversité, une nomenclature technique comptant bien plus de catégories que le gros oeuvre.Et leur occultation, une part des réseaux passant derrière des surfaces closes.Une conséquence pratique s’ensuit. La dernière particularité borne ce qu’un relevé peut établir, un réseau encastré n’existant pas dans la donnée, ce qui doit être déclaré plutôt que compensé par une reconstitution.

Les niveaux de détail attendus

Une graduation structure ce vertical et elle est normalisée par le métier.Quatre paliers se distinguent par ce qu’ils exigent en annotation 3D.L’enveloppe seule, murs extérieurs, sols et toiture, suffisante pour un usage volumétrique ou énergétique.Le gros oeuvre complet, cloisons, poteaux, poutres et ouvertures incluses.Le second oeuvre, menuiseries, revêtements et équipements fixes.Et les réseaux techniques, dont le nombre d’éléments dépasse souvent celui de tous les paliers précédents réunis.Une conséquence pratique importante en découle pour un projet d’annotation 3D. Ce niveau doit être fixé par palier plutôt que par une formule générale, une demande de relevé complet sans précision de niveau conduisant systématiquement à un désaccord sur le périmètre à la livraison.

Le contrôle qualité adapté

Cinq vérifications exploitent les propriétés de ce vertical.La planéité des surfaces classées comme murs, sols ou plafonds.L’orthogonalité entre éléments, dont un écart important signale une erreur ou un désordre réel.La verticalité des éléments porteurs.La fermeture des volumes, une pièce devant être délimitée par des surfaces jointives.Et la cohérence entre étages, un poteau devant se retrouver à la même position d’un niveau à l’autre.Une observation importante en découle pour un projet d’annotation 3D. La quatrième vérification est propre à ce domaine et très efficace, un volume non fermé signalant une surface manquante ou mal classée que rien d’autre ne révélerait.

Ce que ce travail coûte

Quatre facteurs déterminent la charge d’annotation 3D dans ce vertical.Le nombre d’éléments à typer, base réelle du dimensionnement.Le niveau de détail attendu, du gros oeuvre seul aux réseaux complets.L’encombrement du relevé, qui multiplie le temps passé à distinguer l’ouvrage du reste.Et l’exigence de structuration, relations et attributs métier s’ajoutant à la simple classification des points.Une conséquence pratique en découle. Le deuxième facteur produit l’écart le plus important, le passage du gros oeuvre aux réseaux techniques multipliant le nombre d’éléments dans une proportion que les commanditaires anticipent rarement.

Ce que la pré-annotation apporte ici

Trois observations situent l’apport de l’assistance à l’annotation 3D dans ce contexte.La détection de plans fonctionne très bien, la régularité du bâti étant favorable.Le typage automatique reste limité, un plan vertical pouvant être un mur, une cloison ou un panneau selon un contexte que la géométrie ne porte pas.Et la structuration reste humaine, les relations entre objets relevant d’une compréhension du bâtiment.Une observation en découle pour un projet d’annotation 3D. Ces trois constats conduisent à une répartition efficace, l’assistance extrait la géométrie et l’humain lui donne un sens métier, répartition qui correspond exactement à la structure de valeur de ce vertical.

Ce que ce vertical ne permet pas

Quatre limites bornent ce qu’un relevé peut établir.Ce qui est encastré ou coffré n’existe pas dans la donnée.La composition d’une paroi ne se déduit pas de sa surface.Un élément masqué par du mobilier ou du stockage reste inaccessible.Et l’état d’un équipement, fonctionnel ou hors service, ne se lit pas dans sa géométrie.Cette deuxième limite mérite d’être soulignée. Elle signifie qu’un attribut de matériau ou d’épaisseur provient d’une documentation ou d’un sondage plutôt que du nuage, distinction qui doit apparaître dans le livrable plutôt que se fondre dans les autres attributs.

Aborder un projet en bâtiment

Cinq questions cadrent un projet d’annotation 3D en bâtiment.Quel niveau de détail est attendu. Cette réponse détermine le nombre d’éléments et donc le coût.Le livrable est-il une classification ou une maquette structurée. Cette réponse ajoute ou non une étape entière.Quel référentiel de typage s’applique. Son absence produit une nomenclature incompatible avec les outils du client.Le relevé est-il en site occupé ou en chantier. Cette réponse prédit l’encombrement.Et une comparaison au projet est-elle attendue. Cette réponse impose un recalage préalable.Ces cinq réponses déterminent la charge et la faisabilité. Les poser avant de commencer évite un livrable que le logiciel métier du client ne sait pas lire.

Ce que ce chapitre enseigne

Une observation transversale mérite de clore cet examen.Ce vertical déplace la difficulté de la géométrie vers la sémantique.Trois constats la composent.La régularité du bâti rend l’extraction géométrique fiable et largement automatisable, ce qui supprime la difficulté qui domine les autres verticaux.Le typage et les relations relèvent d’une compréhension métier que la donnée ne porte pas, ce qui déplace la valeur vers l’interprétation.Et le référentiel préexiste, ce qui interdit d’inventer une nomenclature et impose d’adopter celle du métier.Ce constat rejoint celui que le chapitre précédent a établi à propos de la forêt : lorsque le domaine dispose déjà de ses conventions, le travail consiste à s’y conformer plutôt qu’à en établir.

Les erreurs les plus fréquentes

• Livrer une classification par point là où une maquette structurée était attendue.
• Inventer une nomenclature au lieu d’adopter le référentiel métier.
• Omettre une classe pour les éléments temporaires de chantier.
• Négliger le recalage préalable dans une comparaison au projet.
• Présenter un attribut de matériau comme issu du relevé.
• Sous-estimer le passage du gros oeuvre aux réseaux techniques.
• Attendre d’un typage automatique qu’il distingue mur et cloison.
• Omettre le contrôle de fermeture des volumes.
• Reconstituer un réseau encastré plutôt que de déclarer son absence.
• Ignorer la répétition entre étages identiques.

Le patrimoine et l’existant ancien

Une configuration particulière mérite d’être exposée car elle contredit la régularité supposée.Un bâtiment ancien présente quatre écarts avec le bâti contemporain.Les murs ne sont ni plans ni verticaux, ce qui invalide les contraintes géométriques employées ailleurs.Les épaisseurs varient sur une même paroi, ce qui rend la représentation par axe et épaisseur approximative.Les angles ne sont pas droits, ce qui supprime la contrainte d’orthogonalité.Et les éléments ne relèvent pas toujours des catégories du référentiel contemporain.Une observation importante en découle pour un projet d’annotation 3D. Ces quatre écarts font qu’un référentiel conçu pour le bâti neuf produit sur l’ancien une modélisation qui lisse la réalité, ce qui convient à un usage volumétrique et trahit un relevé patrimonial.

Le référentiel de typage

Une décision précède toute production et son omission produit un livrable inexploitable.Quatre éléments composent ce référentiel de typage.La liste des catégories, issue d’un standard du métier plutôt que construite pour le projet.Les attributs attendus par catégorie, avec l’indication de leur origine, relevé ou documentation.Les relations admises entre catégories, une menuiserie s’inscrivant dans une ouverture qui s’inscrit dans un mur.Et le format d’échange visé, dont la version exacte conditionne ce que le logiciel du client saura effectivement lire.Une conséquence pratique s’ensuit pour un projet d’annotation 3D. Le dernier élément est celui qu’on découvre le plus tard, un livrable conforme au référentiel et exporté dans une version incompatible obligeant à une conversion dont une part de l’information ne survit pas.

Le premier lot d’un projet en bâtiment

Quatre zones composent un lot pilote d’annotation 3D qui éprouve réellement les conventions.Une zone courante et dégagée, qui fournit la cadence de référence.Une zone encombrée, stockage ou mobilier, qui mesure l’effet de l’occultation sur la charge.Un local technique, qui éprouve la nomenclature des réseaux et révèle le nombre réel d’éléments.Et une zone présentant une irrégularité, angle non droit ou paroi hors d’aplomb, qui vérifie que les contraintes géométriques ne sont pas appliquées aveuglément.Une observation en découle. L’écart de charge entre la première et la troisième zone est la donnée la plus utile de ce lot, il mesure directement l’effet du niveau de détail et il fournit la base d’une discussion de périmètre que la surface au sol ne permet pas d’établir en annotation 3D.

Les usages qui commandent

Cinq finalités se rencontrent dans ce vertical de l’annotation 3D, et elles n’appellent pas le même niveau de détail.L’étude énergétique, qui a besoin de surfaces et de volumes et se satisfait de l’enveloppe.La rénovation, qui a besoin du gros oeuvre et des réseaux susceptibles d’être touchés.L’exploitation et la maintenance, qui a besoin des équipements typés et localisés.Le contrôle d’exécution, qui a besoin d’écarts au projet plutôt que d’une modélisation complète.Et le relevé patrimonial, qui a besoin de la géométrie réelle plutôt que d’une géométrie idéalisée.Une observation en découle pour un prestataire d’annotation 3D. La dernière finalité s’oppose à toutes les autres, elle demande de conserver les irrégularités que les quatre premières demandent de lisser, ce qui interdit de traiter un relevé patrimonial avec les conventions du bâti courant.

Les conventions à écrire en premier

Cinq règles couvrent la majorité des désaccords d’annotation 3D dans ce vertical.Le niveau de détail par palier, avec la liste des catégories effectivement traitées.Le traitement des éléments temporaires, étais et échafaudages recevant une classe dédiée.La règle de représentation des parois, axe et épaisseur ou enveloppe réelle selon la finalité.La conduite à tenir sur les zones occultées, déclaration plutôt que reconstitution.Et l’origine déclarée de chaque attribut, relevé ou documentation.Une conséquence pratique s’ensuit pour un projet d’annotation 3D. La troisième règle est celle qui tranche entre un usage courant et un usage patrimonial, et elle doit être décidée avant la première zone plutôt que découverte à la livraison.

Ce que la répétition permet

Une propriété du bâti mérite un traitement séparé car elle constitue le levier d’économie principal.Un immeuble présente fréquemment des niveaux ou des logements identiques.Quatre exploitations en découlent en annotation 3D.La propagation d’une annotation d’un niveau au suivant, avec ajustement plutôt que reprise.Le contrôle croisé entre niveaux, un écart signalant soit une erreur soit une singularité réelle du bâtiment.La constitution d’un modèle de logement type, réutilisé sur toutes ses occurrences.Et la concentration de l’effort humain sur les niveaux singuliers, rez-de-chaussée, sous-sols et derniers étages.Une observation importante en découle. La deuxième exploitation est aussi utile que la première, un poteau absent à un seul niveau étant soit une omission d’annotation soit une particularité structurelle, deux hypothèses que la comparaison signale et que rien d’autre ne révèle.

La question qui cadre le projet

Une question détermine le coût et la nature du livrable.Le résultat sera-t-il consulté par un humain ou consommé par un logiciel.Une réponse orientée consultation, visite virtuelle ou vérification visuelle, se satisfait d’un nuage classé et place le projet dans le régime le plus économique.Une réponse orientée logiciel, maquette numérique ou calcul, exige un typage, des relations et un format conforme, ce qui ajoute une étape de structuration au moins aussi coûteuse que l’annotation.Cette question se pose en une phrase, elle relève de l’usage et non de la technique, et elle évite le malentendu le plus fréquent de ce vertical, un client attendant une maquette et recevant une classification.

Trois décisions avant la première zone

Trois décisions engagent l’exploitabilité d’un livrable d’annotation 3D en bâtiment.Fixer le niveau de détail par palier, avec la liste nominative des catégories traitées.Obtenir le référentiel de typage du client et la version du format d’échange visé.Et trancher la représentation des parois, axe et épaisseur ou enveloppe réelle, selon que la finalité est courante ou patrimoniale.Ces trois décisions coûtent une réunion et quelques échanges de fichiers, elles précèdent le premier relevé, et leur absence produit un travail soigné que le logiciel du client ne sait pas exploiter.

Ce que ce vertical apporte aux autres

Trois pratiques nées ici valent au delà du bâtiment.La propagation d’une annotation entre configurations identiques, applicable partout où une structure se répète.Le contrôle par cohérence entre unités comparables, transposable dès que plusieurs exemplaires du même agencement existent.Et l’adoption d’un référentiel métier préexistant plutôt que la construction d’une nomenclature, nécessaire chaque fois que le livrable alimente un processus établi.Ces trois pratiques supposent une régularité structurelle que peu de verticaux offrent, et leur transposition dépend moins du domaine que de la présence d’une répétition exploitable dans la donnée elle-même.

Ce qu’il faut retenir

Le bâtiment offre une géométrie régulière et exige une structuration métier, ce qui déplace la difficulté de la description vers l’interprétation.Trois lectures se dégagent. Le livrable attendu est une maquette structurée plutôt qu’un corpus annoté, les relations entre objets constituant une exigence que l’annotation seule ne produit pas. La répétition entre étages identiques est le levier d’économie le plus rentable et le moins employé, une organisation déjà annotée se propageant plutôt que se refaisant. Et le contrôle de fermeture des volumes est propre à ce domaine et très efficace, une pièce non close signalant une surface manquante que rien d’autre ne révélerait.Pour les difficultés que la densité et l’occlusion posent partout, l’article consacré à la densité, l’occlusion et la sparsité les expose. Pour le cadre général, le guide de l’annotation 3D pose le panorama.Pour approfondir les modalités d’exécution, les formats pris en charge et les dispositifs de contrôle applicables, vous pouvez consulter notre page dédiée à l’annotation 2D et 3D. Et si vous préparez un corpus issu de scans de bâtiments, échangeons sur votre projet.
