Le poumon présente une difficulté que peu d’organes partagent : la frontière qu’il faut tracer n’existe souvent pas. Une étude portant sur un corpus de scanners thoraciques rapporte que 147 examens présentaient au moins une scissure incomplète, le plus fréquemment la petite scissure droite, tandis que des scissures surnuméraires étaient détectées dans 19 examens.Une scissure incomplète signifie que les deux lobes qu’elle est censée séparer sont en continuité anatomique sur une partie de leur surface. Il n’y a alors rien à voir sur l’image, et l’annotateur doit néanmoins produire une limite. Cette limite est une inférence fondée sur la trajectoire probable de la scissure, non une observation.Cet article traite des spécificités de la segmentation pulmonaire : l’ontologie hiérarchique, le problème des scissures, la délimitation du parenchyme, les nodules et les atteintes diffuses. Il prolonge le guide complet de la segmentation d’images médicales.
Une ontologie hiérarchique, propre à la segmentation d’images médicales pulmonaire

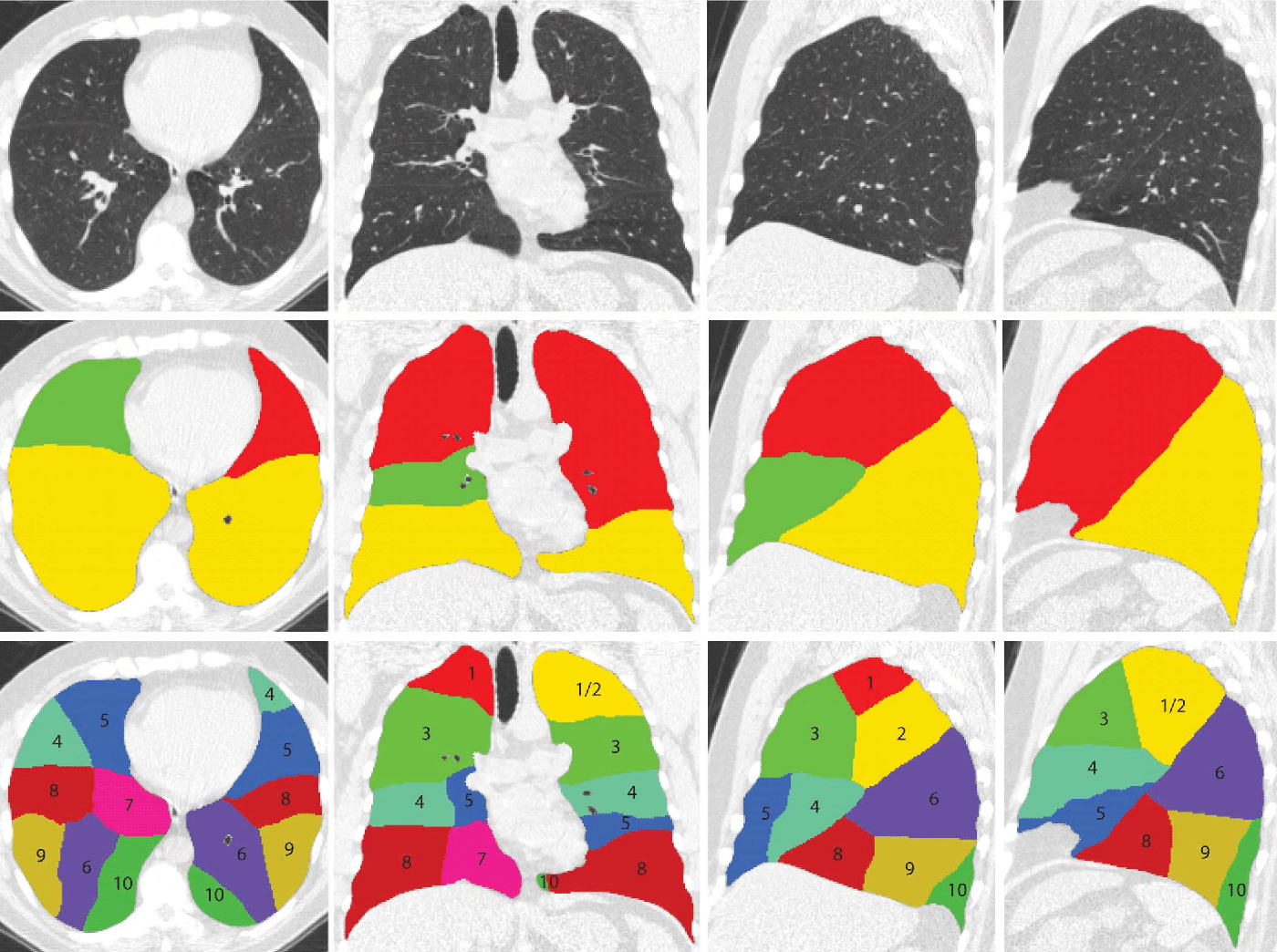

La particularité structurante du poumon est que ses objets s’emboîtent, ce qui distingue nettement ce domaine des organes traités par ailleurs.Trois niveaux coexistent. Le parenchyme, c’est-à-dire le poumon dans son ensemble, sépare l’organe du médiastin et de la paroi. Les lobes le subdivisent, cinq au total, trois à droite et deux à gauche. Les lésions se superposent aux deux premiers niveaux, un nodule appartenant nécessairement à un lobe et une atteinte diffuse pouvant traverser plusieurs.Cette hiérarchie a deux conséquences pratiques. La première est une contrainte de cohérence : chaque voxel de lobe doit appartenir au parenchyme, et chaque voxel de lésion doit appartenir à un lobe. Cette contrainte est vérifiable par programme et constitue le contrôle le plus efficace du domaine.La seconde est que les trois niveaux ne relèvent pas du même registre de décision. Délimiter le parenchyme est une tâche perceptive fondée sur le contraste. Délimiter les lobes est une tâche d’inférence anatomique. Qualifier une lésion est une décision clinique. Un protocole qui les traite uniformément échoue sur au moins l’un des trois.Les lobes et le problème des scissures
C’est la difficulté propre du poumon en segmentation d’images médicales, et elle est de nature différente de tout ce qu’on rencontre ailleurs.L’incomplétude
Le chiffre cité en introduction n’est pas une anomalie de recrutement : l’incomplétude scissurale est une variante anatomique fréquente dans la population générale. La petite scissure droite y est particulièrement exposée.La conséquence pour l’annotation est directe. Sur les portions où la scissure est complète, la limite se voit et se trace. Sur les portions incomplètes, il faut la reconstituer par continuité, en prolongeant la trajectoire visible ou en s’appuyant sur des repères indirects, notamment la distribution vasculaire et bronchique, chaque lobe possédant sa propre arborisation.Cette reconstitution doit être encadrée par une règle écrite. Deux annotateurs prolongeant librement une scissure produiront des limites divergentes sur des surfaces importantes, et l’écart se lira directement dans les volumes lobaires, qui sont généralement la grandeur recherchée.Les scissures surnuméraires
Le problème inverse existe : une scissure accessoire crée une limite visible qui ne correspond à aucune subdivision de la nomenclature standard. Un annotateur non prévenu la suivra spontanément, produisant un lobe fractionné ou une limite déplacée.Le protocole doit donc mentionner explicitement cette variante et indiquer qu’une limite visible n’est pas nécessairement une limite lobaire, ce qui est contre-intuitif et doit être illustré par des exemples.Les repères indirects
Une méthode mérite d’être enseignée explicitement plutôt que laissée à la découverte : l’usage des structures internes comme repère. Chaque lobe possède sa propre arborisation bronchique et vasculaire, et un vaisseau traversant une frontière supposée signale une erreur de tracé. Cette vérification croisée est le meilleur moyen de contrôler une limite reconstituée, et elle s’apprend en quelques heures. Un annotateur qui l’ignore reconstitue les scissures incomplètes par pure interpolation géométrique, ce qui est nettement moins fiable.La conséquence méthodologique
La segmentation lobaire est un cas où la performance dépend moins du contraste que de la connaissance anatomique. Un annotateur formé à reconnaître les trajectoires scissurales normales et leurs variantes produira de meilleurs résultats qu’un annotateur plus habile mais non formé, ce qui n’est pas le cas sur la plupart des tâches de contourage.La limite du parenchyme
La délimitation du poumon dans son ensemble paraît triviale du fait du contraste entre l’air et les tissus mous. Elle réserve pourtant trois difficultés.La première est l’étendue proximale. Un protocole de référence la fixe précisément : le masque suit la limite du poumon contre le médiastin et la paroi thoracique en tissu mou, et couvre le parenchyme pulmonaire à partir de la division de la bronche primaire vers les bronches secondaires. Sans cette règle, l’inclusion ou non des voies aériennes proximales varie d’un annotateur à l’autre.La deuxième est le poumon pathologique. Une zone de condensation présente une densité de tissu mou et disparaît donc d’un seuillage fondé sur l’air. Le même protocole tranche : le masque inclut toute zone de condensation, de collapsus et autres anomalies. C’est la règle la plus importante du domaine, car elle inverse l’intuition : un poumon malade reste du poumon, et l’exclure produit un dénominateur faussé pour toute quantification ultérieure.La troisième est le voisinage. L’épanchement pleural, les structures médiastinales et le diaphragme forment des limites parfois floues, et le protocole doit préciser lesquelles sont exclues. Le même référentiel exclut explicitement l’épanchement pleural de ses masques, ce qui est une décision et non une évidence.Les nodules et la variabilité de classification
Le nodule est l’objet le plus étudié du domaine, et c’est aussi celui où la variabilité entre experts a les conséquences les plus directes.Une étude portant sur huit radiologistes et cent soixante nodules rapporte des résultats qui méritent d’être connus : l’accord inter et intra-observateur est modéré, avec un kappa moyen de 0,51 et 0,57 respectivement, une classification discordante étant trouvée dans 36,4 % des paires de lectures, liée à la présence ou à la taille d’une composante solide dans 88,7 % des cas ; deux tiers de ces lectures discordantes auraient potentiellement conduit à une prise en charge différente du nodule.Ce résultat est plus fort que les mesures de variabilité habituelles, parce qu’il ne porte pas sur un score abstrait mais sur la décision clinique qui en découle. Plus d’un désaccord sur trois, et parmi eux deux sur trois changeant la conduite à tenir.Deux conséquences pour un projet d’annotation. La première est que la classification d’un nodule ne se délègue pas à un annotateur généraliste, la difficulté portant précisément sur l’appréciation de la composante solide. La seconde est qu’un corpus de classification nodulaire construit sur une lecture unique porte une incertitude que rien ne signale, et que la double lecture y est justifiée bien davantage que sur les tâches de contourage.La délimitation du nodule
Le contourage nodulaire lui-même pose trois difficultés distinctes. Les nodules au contact de la paroi ou d’un vaisseau n’ont pas de frontière visible sur la face en contact, et la limite doit être conventionnelle. Les nodules en verre dépoli ont une frontière progressive par nature, ce qui les rapproche des lésions infiltrantes. Et les nodules mixtes exigent de distinguer deux composantes dont la limite interne est précisément le point de désaccord documenté ci-dessus.Ces trois cas doivent figurer dans le protocole avec des exemples, et ils justifient une stratification des métriques : un score global sur un corpus nodulaire mélange des difficultés sans rapport.Les atteintes diffuses
Une seconde famille de lésions se comporte différemment et appelle un autre traitement.Verre dépoli, condensation, réticulations, rayon de miel, emphysème : ces atteintes ne sont pas des objets mais des états du parenchyme. Elles n’ont ni forme ni frontière propre, elles s’étendent de façon irrégulière et se mélangent fréquemment.Deux stratégies de segmentation d’images médicales existent et le choix est structurant. La segmentation par classe distingue chaque motif, ce qui est riche cliniquement et coûteux, la frontière entre motifs étant elle-même ambiguë. La segmentation binaire regroupe l’ensemble sous une classe unique d’anomalie, ce qui est nettement plus reproductible.Le protocole de référence déjà cité retient explicitement la seconde approche : pour la vérité terrain de l’anomalie, un masque à étiquette unique inclut toutes les zones de verre dépoli et de condensation dans les deux champs pulmonaires. Ce choix mérite d’être considéré sérieusement, car il échange une richesse sémantique contre une reproductibilité que la distinction fine ne permet pas d’atteindre.Ce qu’un protocole de référence documente
Le même document décrit son organisation de segmentation d’images médicales avec une précision rare, et elle vaut d’être examinée car elle correspond au modèle de production le plus courant.Il indique que la tâche a été réalisée par une équipe de vingt-cinq ingénieurs experts en annotation médicale ayant une expérience médiane de 2,25 années, sous la supervision de trois radiologistes certifiés, chaque examen étant d’abord annoté par les annotateurs puis relu et corrigé par un radiologiste.Cette description valide un modèle : des annotateurs spécialisés produisent, des cliniciens supervisent et corrigent. Elle indique aussi que l’expérience requise se compte en années sur ce type de tâche, ce qui plaide pour la stabilité des équipes.Deux autres éléments du même document sont directement exploitables. Les masques lobaires étaient initialisés par un modèle pré-entraîné, l’annotateur travaillant en correction. Et le temps moyen d’annotation et de relecture des masques de poumon et de lobes est indiqué comme étant de deux heures, ordre de grandeur utile pour un chiffrage et rarement disponible publiquement.Les voies aériennes et les vaisseaux
Un quatrième niveau apparaît sur certains projets de segmentation d’images médicales et il obéit à des règles propres : les structures arborescentes contenues dans le poumon.L’arbre bronchique et l’arbre vasculaire posent une difficulté que les autres structures thoraciques ne posent pas, celle des objets fins et ramifiés. Trois conséquences en découlent, communes à toutes les structures de ce type.La première est que le recouvrement volumique renseigne mal. Une segmentation bronchique peut afficher un score honorable en ne capturant que les générations proximales, qui représentent l’essentiel du volume, tout en manquant l’intégralité des ramifications distales. La métrique pertinente est la longueur d’arbre reconstituée ou le nombre de générations atteintes, pas le recouvrement.La deuxième est que la profondeur d’annotation doit être fixée explicitement. Jusqu’à quelle génération bronchique descend-on, et selon quel critère d’arrêt : diamètre mesurable, visibilité de la lumière, ou nombre de divisions depuis l’origine. Sans cette règle, le travail n’a pas de terme défini.La troisième est que la connexité devient une exigence de premier plan. Un arbre fragmenté en composantes isolées est inexploitable pour toute analyse de trajet, alors qu’il peut présenter un recouvrement correct. Cette vérification doit figurer dans le contrôle automatique.Le fenêtrage, paramètre sous-estimé de la segmentation d’images médicales thoracique
Une particularité technique du thorax mérite d’être traitée, car elle conditionne ce que l’annotateur voit.L’étendue des densités présentes dans un thorax est telle qu’aucun réglage d’affichage unique ne montre correctement l’ensemble. Un réglage adapté au parenchyme écrase les tissus mous, un réglage adapté au médiastin masque les détails du poumon.Le protocole doit donc préciser le réglage d’affichage à employer pour chaque structure. Le document cité fixe d’ailleurs des valeurs explicites pour sa tâche, et indique que le masque d’anomalie a été ajusté sur un réglage parenchymateux pour la meilleure visualisation des opacités.C’est un point que les projets sous-estiment fréquemment. Deux annotateurs travaillant sous des réglages différents ne voient pas la même image, et leurs désaccords sont attribués à tort au protocole ou à leur compétence. Fixer le fenêtrage par tâche est une mesure sans coût qui supprime une source entière de variabilité.Le contrôle qualité d’une segmentation d’images médicales pulmonaire
La structure hiérarchique fournit des contrôles automatiques que peu de domaines permettent.Quatre vérifications se programment aisément. L’inclusion, chaque voxel lobaire devant appartenir au parenchyme et chaque voxel lésionnel à un lobe. La partition, la somme des cinq lobes devant reconstituer le parenchyme sans trou ni recouvrement. La plausibilité volumique, le rapport entre lobes suivant des proportions anatomiques connues dont un écart important signale une erreur de limite scissurale. Et la latéralité, un lobe droit ne pouvant être majoritairement situé à gauche.À ces contrôles s’ajoute une vérification propre au domaine : la relecture dans le plan coronal des limites lobaires. Une scissure tracée coupe par coupe en axial peut présenter des irrégularités invisibles sur la vue de travail et évidentes en coronal, où la surface scissurale apparaît d’un seul tenant.Sur les lésions, le contrôle doit être stratifié par type. Un score global mélange des nodules solides bien limités et des atteintes diffuses à frontière progressive, dont les difficultés n’ont aucun rapport.Le coût et ce qui le gouverne
Le profil de coût d’un projet de segmentation d’images médicales pulmonaire dépend presque entièrement du niveau hiérarchique demandé.Le parenchyme seul est peu coûteux, le contraste faisant l’essentiel du travail et la pré-annotation automatique étant très efficace. Les lobes coûtent nettement plus, la reconstitution des scissures incomplètes ne s’automatisant pas de façon fiable. Les lésions coûtent davantage encore, et leur coût varie d’un facteur important selon qu’il s’agit de nodules bien limités ou d’atteintes diffuses.Deux variables modulent cet ordre. La proportion de cas pathologiques, un corpus issu d’un service de pneumologie présentant une densité d’anomalies qui multiplie le temps par examen. Et la finesse de l’ontologie lésionnelle, la distinction entre motifs diffus coûtant plusieurs fois le regroupement sous une classe unique.Le repère de deux heures par examen pour poumon et lobes, cité plus haut, constitue une base d’estimation utile, à ajuster selon la proportion de scissures incomplètes et l’ajout éventuel du niveau lésionnel.Le profil des annotateurs et la répartition des rôles
La hiérarchie des objets pulmonaires se traduit directement en hiérarchie de compétences de segmentation d’images médicales, et c’est ce qui rend ces projets économiquement viables.La délimitation du parenchyme relève d’un geste perceptif simple, largement assisté par la pré-annotation automatique, et se délègue sans difficulté. La délimitation lobaire demande une connaissance anatomique précise, notamment des trajectoires scissurales normales et de leurs variantes, mais cette connaissance est parfaitement enseignable et ne relève pas du jugement clinique. La délimitation lésionnelle demande de savoir distinguer une anomalie d’un artefact ou d’une structure normale, ce qui se transmet par un référentiel de cas. La qualification lésionnelle, en revanche, relève du radiologiste, et les chiffres de variabilité cités plus haut montrent qu’elle lui pose déjà des difficultés.Cette gradation permet une organisation efficace. Trois des quatre niveaux se délèguent à des annotateurs formés, le clinicien intervenant sur la définition du protocole, sur l’arbitrage des cas remontés et sur la qualification. C’est exactement le dispositif décrit par le protocole de référence cité plus haut, avec ses vingt-cinq annotateurs spécialisés et ses trois radiologistes superviseurs.La conséquence de chiffrage est importante : le temps de radiologiste requis ne croît pas avec le volume du corpus mais avec le nombre de qualifications lésionnelles et de cas litigieux, ce qui est un ordre de grandeur inférieur.Les erreurs les plus fréquentes
- Ne pas prévoir de règle pour la reconstitution des scissures incomplètes.
- Suivre une scissure surnuméraire comme s’il s’agissait d’une limite lobaire.
- Exclure les zones de condensation du masque parenchymateux.
- Laisser implicite l’étendue proximale du masque vers les voies aériennes.
- Ne pas préciser le sort de l’épanchement pleural.
- Déléguer la classification nodulaire à des annotateurs non spécialisés.
- Construire un corpus de classification nodulaire sur une lecture unique.
- Ne pas fixer le fenêtrage d’affichage par tâche.
- Rapporter un score lésionnel global mêlant nodules et atteintes diffuses.
- Ne pas exploiter les contrôles de cohérence hiérarchique disponibles.
