Qualité en segmentation – IoU, Dice et au-delà

Un chiffre unique de recouvrement dit qu’un corpus s’écarte d’une référence, sans dire où ni pourquoi. Or les trois défauts qu’il agrège appellent des corrections distinctes, et les distinguer coûte moins cher que de traiter le corpus en bloc. Cet article expose ce dispositif. Il prolonge l’article consacré au coût de la segmentation d’images.

Ce que les métriques de recouvrement mesurent

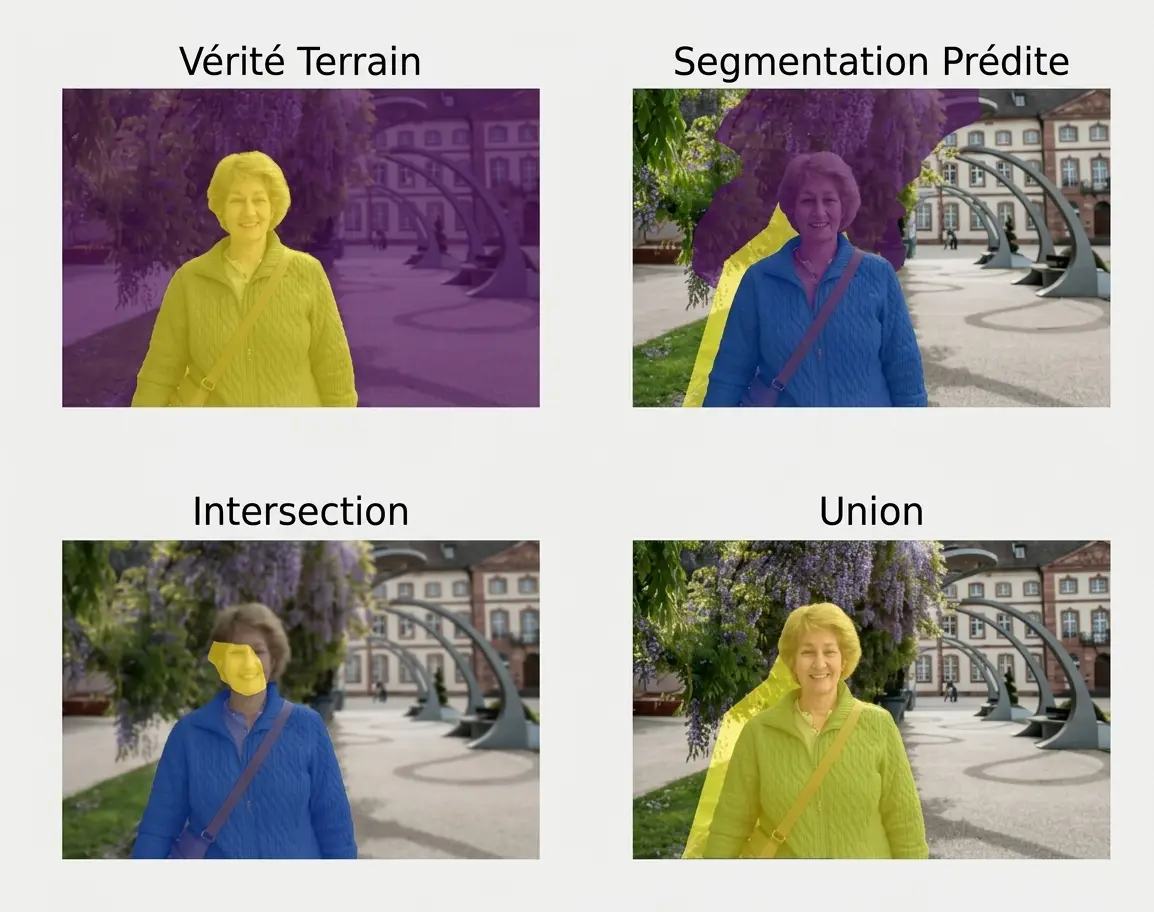

Deux indicateurs dominent la segmentation d’images. Ils expriment la même idée. Ils rapportent la surface commune à deux annotations à la surface qu’elles couvrent ensemble. Trois propriétés en découlent en segmentation d’images. La valeur croît lorsque les deux régions coïncident et décroît sinon. Elle ne dit pas si l’écart vient d’un décalage, d’une omission ou d’une confusion. Et elle dépend fortement de la taille de la région, un écart de contour identique pesant davantage sur un petit objet. Une conséquence pratique importante en découle. La troisième propriété rend une moyenne sur des régions de tailles inégales difficile à interpréter en segmentation d’images, les petites régions y pesant peu alors qu’elles concentrent souvent l’enjeu.

Les trois défauts que le recouvrement agrège

Une valeur basse peut provenir de causes sans rapport entre elles. Trois familles se distinguent. Le décalage de frontière, où la région est correctement identifiée et mal délimitée. L’omission ou l’ajout, où une région entière manque ou n’existe pas. Et la confusion de classe, où la région est correctement tracée et mal étiquetée. Une observation importante en découle. Ces trois familles appellent des corrections différentes, une convention de placement pour la première, un renforcement du contrôle pour la deuxième et une clarification de nomenclature pour la troisième, ce qui rend leur agrégation coûteuse.

Ce que la taille des régions fausse

Un effet mérite d’être isolé car il produit des chiffres trompeurs. Quatre conséquences en découlent en segmentation d’images. Une moyenne par pixel est dominée par les grandes régions. Une moyenne par région donne le même poids à un objet minuscule et à une surface entière. Une classe rare et petite peut être totalement manquée sans que la valeur globale bouge. Et deux corpus de même valeur globale peuvent présenter des comportements opposés sur les petits objets. Une conséquence pratique s’ensuit. Ces quatre effets imposent de rapporter les valeurs par classe et par tranche de taille, un chiffre unique masquant précisément ce qui intéresse la plupart des usages.

Mesurer là où se situe l’enjeu

Une méthode restreint la mesure à ce qui compte en segmentation d’images. Le principe consiste à ne calculer l’accord que dans une bande autour des frontières. Trois bénéfices en découlent pour un projet de segmentation d’images. Les intérieurs de région, où personne ne se trompe, cessent de gonfler la valeur. L’indicateur devient sensible aux écarts qui font l’objet du travail. Et la comparaison entre annotateurs devient enfin représentative de leur désaccord réel. Une observation importante en découle pour un projet de segmentation d’images. Cette restriction change complètement l’échelle des valeurs obtenues, ce qui impose de déclarer la largeur de bande employée sous peine de rendre deux mesures incomparables.

Ce que la distance de frontière apporte

Un indicateur complémentaire mesure une grandeur différente. Il exprime l’écart entre deux contours en unités de longueur plutôt qu’en surface. Trois avantages l’accompagnent. Il ne dépend pas de la taille de la région. Il s’exprime dans la même unité que la tolérance de contour, ce qui rend la comparaison directe. Et sa valeur maximale localise le pire écart au lieu de le moyenner avec les autres. Une conséquence pratique importante en découle. Le deuxième avantage en fait l’indicateur naturel d’un projet ayant fixé une tolérance chiffrée, la conformité se vérifiant alors directement au lieu de passer par une conversion approximative.

Ce que le désaccord entre annotateurs borne

Une mesure précède toute exigence et elle est souvent omise. Deux annotateurs formés traitant les mêmes images obtiennent des résultats différents. Trois conséquences en découlent en segmentation d’images. Aucun corpus ne peut être plus cohérent que ce désaccord ne le permet. Une exigence supérieure à cette valeur est intenable par construction. Et une performance annoncée n’a de sens que rapportée à ce plafond. Une observation importante en découle. Cette mesure se conduit sur quelques images en une journée, et son absence conduit à négocier une exigence sans savoir si quelqu’un peut l’atteindre.

Séparer les trois familles

Une opération transforme un chiffre en diagnostic et elle se programme. Trois calculs distincts remplacent la moyenne unique en segmentation d’images. Le taux de régions présentes dans une annotation et absentes de l’autre, qui isole les omissions et les ajouts. Le taux de régions correctement localisées mais mal étiquetées, qui isole les confusions de classe. Et l’écart de contour sur les seules régions à la fois correctement identifiées et étiquetées, qui isole le décalage. Une conséquence pratique importante en découle. Ces trois calculs s’exécutent sur les mêmes données que la moyenne unique, ils ne demandent aucune mesure supplémentaire, et ils indiquent laquelle des trois corrections engager.

Ce que le contrôle automatique détecte

Six vérifications de segmentation d’images s’exécutent sans référence externe. Les pixels restés sans classe dans un corpus qui se veut exhaustif. Les régions de quelques pixels seulement, signature caractéristique d’échardes. Les trous non déclarés situés à l’intérieur des régions annotées. Les recouvrements entre régions dans une formulation qui les interdit. Les proportions de classe aberrantes par rapport à la distribution habituelle du corpus. Et les distributions de surface décalées entre annotateurs, révélatrices d’un biais systématique de placement. Une conséquence pratique s’ensuit pour un projet de segmentation d’images. La dernière vérification est la plus efficace et la moins pratiquée, un biais systématique se détectant sur une distribution alors qu’il reste invisible région par région.

Ce que le contrôle automatique ne voit pas

Quatre défauts de segmentation d’images échappent à toute vérification programmée. L’omission d’une région, qui ne produit aucune anomalie formelle. La confusion systématique entre deux classes, cohérente et donc plausible. Le contour suivant le contraste plutôt que la convention. Et la mauvaise application d’une règle par un annotateur qui l’avait mal comprise. Une observation en découle. Ces quatre défauts demandent un contrôle humain, ce qui fait de l’automatique et de l’humain deux dispositifs complémentaires plutôt que substituables.

Comment échantillonner

Quatre principes gouvernent l’échantillonnage de contrôle d’un corpus de segmentation d’images. Cibler les classes à forte variabilité plutôt que tirer uniformément. Inclure les images aux contours découpés, où se concentre le désaccord. Retenir les configurations difficiles identifiées au lot pilote. Et conserver un échantillon constant d’un lot à l’autre, seul moyen de mesurer une dérive. Une conséquence pratique en découle. Le premier principe est le plus efficace, un échantillon uniforme étant dominé par les régions faciles alors que l’essentiel du désaccord se situe sur quelques classes.

Formuler une exigence tenable

Une méthode en quatre temps évite un engagement irréalisable. Mesurer le désaccord entre annotateurs sur les classes visées. Séparer l’exigence par classe, une frontière nette et une transition douce n’appelant pas la même valeur. Exprimer la tolérance en unités de longueur plutôt qu’en recouvrement, ce qui la rend indépendante de la taille. Et distinguer les familles de défaut entre elles, l’omission et le décalage n’ayant pas du tout les mêmes conséquences. Une observation importante en découle. La troisième étape est la plus utile et la moins pratiquée, une tolérance en pixels se vérifiant directement là qu’un seuil de recouvrement dépend de la taille des régions mesurées.

Ce que le rapport doit contenir

Six éléments composent un rapport de contrôle utile en segmentation d’images. La méthode d’échantillonnage et la largeur de bande employée. Les valeurs par classe plutôt qu’une moyenne unique. La répartition des écarts entre les trois familles de défaut. Le désaccord mesuré entre annotateurs, qui situe la performance. L’évolution des indicateurs d’un lot au suivant. Et la liste des configurations pour lesquelles aucune convention stable n’a pu être arrêtée. Une conséquence pratique s’ensuit pour un projet de segmentation d’images. Le troisième élément est le plus rare et le plus utile, il transforme un constat en diagnostic et oriente la correction vers la convention, le contrôle ou la nomenclature selon la famille dominante.

Aborder le contrôle d’un corpus

Cinq questions cadrent le contrôle d’un corpus de segmentation d’images. Le désaccord entre annotateurs a-t-il été mesuré. Sa valeur borne toute exigence. La mesure porte-t-elle sur une bande autour des frontières. Son absence gonfle artificiellement les valeurs. Les valeurs sont-elles rapportées par classe. Une moyenne unique masque les classes difficiles. Les familles de défaut sont-elles distinguées. Leur agrégation empêche le diagnostic. Et un échantillon constant est-il conservé entre les lots. Son absence rend la dérive indétectable. Ces cinq réponses déterminent le dispositif et son coût. Les poser avant la production évite de constater après coup un défaut que les premiers lots contenaient déjà.

Ce que ce chapitre enseigne

Une observation transversale mérite de clore cet examen. Un indicateur unique décrit sans diagnostiquer. Trois constats la composent. Le recouvrement agrège trois familles de défaut qui appellent des corrections distinctes. Sa valeur dépend de la taille des régions, ce qui rend une moyenne difficile à interpréter et impose de rapporter par classe. Et la distance de frontière s’exprime dans l’unité de la tolérance, ce qui en fait l’indicateur naturel d’une exigence chiffrée. Ce constat prolonge les chapitres précédents, la frontière restant le lieu où la qualité se joue et où elle doit se mesurer.

Les erreurs les plus fréquentes

• Rapporter une moyenne unique pour tout un corpus.
• Calculer l’accord sur toute la surface plutôt qu’aux frontières.
• Ne pas déclarer la largeur de bande employée.
• Agréger décalage, omission et confusion dans un même chiffre.
• Fixer une exigence sans avoir mesuré le désaccord entre annotateurs.
• Exprimer une tolérance en recouvrement plutôt qu’en longueur.
• Échantillonner uniformément plutôt que par classe difficile.
• Négliger le suivi des distributions de surface entre annotateurs.
• Attendre du contrôle automatique qu’il détecte les omissions.
• Comparer deux valeurs obtenues avec des méthodes de calcul différentes.

Le corpus d’évaluation et ses exigences

Une distinction mérite d’être posée car ce corpus obéit à des règles propres. Quatre différences le caractérisent en segmentation d’images. L’exhaustivité devient impérative, une région omise comptant comme fausse détection du système évalué. La double annotation s’impose sur les classes à forte variabilité, ce qui fournit une référence plus solide qu’une lecture unique. La composition doit couvrir délibérément les configurations difficiles, un jeu représentatif de la distribution naturelle mesurant surtout le facile. Et la stabilité dans le temps conditionne toute comparaison entre deux versions successives du système. Une observation importante en découle. La troisième différence est la plus mal comprise, un corpus d’évaluation devant mesurer ce qui pose problème plutôt que refléter la fréquence des situations.

Ce que la classe rare impose

Une difficulté de mesure mérite d’être exposée séparément. Une classe peu représentée disparaît de toute moyenne pondérée par la surface. Quatre conséquences en découlent en segmentation d’images. Sa performance réelle n’apparaît nulle part dans le rapport global. Un échantillon de contrôle uniforme ne la rencontre presque jamais. Son absence totale du corpus d’évaluation passe inaperçue. Et un système peut échouer entièrement sur cette classe sans que la mesure globale le signale. Une conséquence pratique importante en découle. Ces quatre effets imposent un tableau d’effectifs par classe à côté du tableau de performance, la première colonne à examiner étant le nombre d’occurrences plutôt que la valeur mesurée.

Le cycle de correction

Quatre étapes organisent l’amélioration d’un corpus de segmentation d’images entre les lots. L’exécution des contrôles automatiques sur le lot livré. La séparation des écarts en trois familles, décalage, omission et confusion. Le classement de chaque défaut en erreur individuelle ou défaut de convention. Et l’écriture de la règle manquante avant le démarrage du lot suivant. Une conséquence pratique importante en découle. La troisième étape produit un indicateur de maturité, une part élevée de défauts de convention signalant un référentiel incomplet plutôt qu’une équipe insuffisante, ce qui oriente l’effort vers la documentation plutôt que vers la formation.

Ce que le dispositif coûte

Quatre postes composent le dispositif de contrôle d’un corpus de segmentation d’images. La mise en place des vérifications automatiques, coût unique de quelques heures. Leur exécution, quasi nulle et répétable sur tous les lots. La revue humaine restreinte aux frontières et aux classes difficiles. Et la double annotation d’un échantillon, dont le taux retenu détermine le surcoût. Une observation en découle. Le premier poste est le mieux rentabilisé, six vérifications se programmant en une journée et s’appliquant ensuite à tous les lots sans coût marginal.

Ce que la mesure devient sur un corpus assisté

Trois adaptations s’imposent lorsque l’assistance produit la majorité des régions. La comparaison des distributions de surface avec un lot manuel, qui révèle le décalage systématique du modèle assistant. La vérification de conformité à la convention plutôt que de la netteté du contour, cette dernière étant garantie par construction. Et le suivi du taux de propositions écartées entièrement, indicateur direct d’une classe mal adaptée à l’assistance. Une observation importante en découle pour un projet de segmentation d’images. La première adaptation est la seule qui détecte un décalage constant, un contour uniformément déplacé produisant un recouvrement élevé et une surface systématiquement fausse.

Démontrer la qualité à un client

Quatre supports convainquent plus sûrement qu’un taux de segmentation d’images. La superposition d’une annotation sur son image, qui montre en quelques secondes une cohérence qu’un chiffre laisse abstraite. Le tableau de performance par classe, qui situe honnêtement ce qui est atteint et ce qui ne l’est pas. La répartition des écarts entre les trois familles, qui démontre un diagnostic plutôt qu’un constat. Et la mesure de désaccord entre annotateurs, qui rapporte la performance obtenue au plafond atteignable. Une observation en découle pour un prestataire de segmentation d’images. Le troisième support distingue le plus, il montre qu’un prestataire sait pourquoi son corpus s’écarte de la référence, information qu’un taux global ne porte jamais.

Le dispositif minimal

Cinq mesures encadrent un corpus de segmentation d’images et leur coût reste modeste. Les six vérifications automatiques, programmées avant le premier lot. La mesure de désaccord entre deux annotateurs, conduite une fois en début de projet. Le calcul d’accord restreint à une bande de frontière, avec sa largeur déclarée. Le rapport par classe, assorti du tableau des effectifs correspondants. Et la séparation des écarts en trois familles distinctes, qui transforme le constat en diagnostic. Une observation en découle. Ces cinq mesures occupent une part réduite du temps de production, elles ne demandent aucun outillage propriétaire, et elles transforment une revendication de qualité en fait vérifiable.

La question qui cadre la mesure

Une question détermine l’indicateur à retenir. L’usage aval exploite-t-il une surface ou une position. Une réponse orientée surface, mesure d’aire ou proportion de couverture, appelle un indicateur de recouvrement rapporté par classe et par tranche de taille. Une réponse orientée position, contour d’un objet ou limite entre deux zones, appelle une distance de frontière, indépendante de la taille et directement comparable à une tolérance. Cette question se pose en une phrase, elle relève de l’usage et non de la statistique, et elle évite de piloter un projet avec un indicateur qui mesure autre chose que ce qui compte.

Trois décisions avant de mesurer

Trois décisions rendent une mesure de segmentation d’images interprétable. Mesurer le désaccord entre annotateurs avant de fixer une exigence, ce qui situe le plafond atteignable. Déclarer la méthode de calcul, largeur de bande incluse, sans quoi deux mesures ne se comparent pas. Et prévoir la séparation en trois familles dès la conception du dispositif, ce qui coûte moins que de la reconstituer après coup. Ces trois décisions coûtent une journée, elles précèdent le premier lot, et leur absence produit des chiffres exacts dont personne ne sait quoi faire.

Ce que le corpus doit déclarer

Six informations accompagnent un rapport de qualité en segmentation d’images. La méthode de calcul employée, avec la largeur de bande si la mesure est restreinte aux frontières. Le mode de pondération, par région ou par pixel, qui change complètement la lecture. Les effectifs par classe à côté des valeurs, sans lesquels une performance ne s’interprète pas. Le désaccord entre annotateurs mesuré sur les mêmes classes. La composition du corpus d’évaluation, notamment sa couverture des cas difficiles. Et la liste des configurations pour lesquelles aucune convention stable n’a été retenue. Une conséquence pratique s’ensuit. Le deuxième élément est celui dont l’omission fausse le plus les comparaisons, deux prestataires pouvant afficher des valeurs très différentes sur le même corpus selon la pondération qu’ils ont retenue.

Ce que ce chapitre laisse au suivant

Une difficulté pratique conditionne tout ce qui précède. Une mesure suppose que deux annotations soient comparables, ce que les formats ne garantissent pas. Trois obstacles se rencontrent en segmentation d’images. Deux corpus au même format peuvent employer des identifiants de classe différents. Un rééchantillonnage intervenu à la conversion décale les masques sans le signaler. Et une représentation vectorielle convertie en masque perd des détails fins que l’autre corpus conserve. Ces trois obstacles font que la comparabilité relève du format autant que de la méthode, et ils constituent l’objet du chapitre suivant.

Ce qu’il faut retenir

Un indicateur de recouvrement décrit un écart sans en révéler la cause. Trois lectures se dégagent. Il agrège trois familles de défaut, décalage, omission et confusion, qui appellent respectivement une convention, un renforcement du contrôle et une clarification de nomenclature. Sa valeur dépend de la taille des régions, ce qui impose de rapporter par classe et par tranche de taille sous peine de masquer les petits objets. Et la distance de frontière s’exprime dans la même unité que la tolérance de contour, ce qui en fait l’indicateur naturel d’un projet ayant chiffré son exigence. Pour les formats qui portent ces annotations, l’article consacré aux formats et outils de segmentation les expose. Pour les défauts que ce chapitre a signalés, l’article sur les erreurs de segmentation les plus fréquentes les développe. Pour approfondir les modalités d’exécution, les formats pris en charge et les dispositifs de contrôle applicables, vous pouvez consulter notre page dédiée à l’annotation 2D et 3D. Et si vous devez mettre en place un contrôle qualité sur un corpus de segmentation, échangeons sur votre projet.
