Formats et outils de segmentation d’images

Deux corpus au même format ne sont pas nécessairement comparables. Ce qui rend une annotation exploitable ne tient pas au conteneur qui la porte mais aux informations que ce conteneur ne prévoit pas, et que personne ne pense à joindre. Cet article expose ces questions. Il prolonge l’article consacré à la qualité en segmentation d’images.

Les trois familles de représentation

Trois façons de porter une région coexistent en segmentation d’images. Le masque matriciel, une image où chaque pixel porte un identifiant. Le contour vectoriel, une suite de sommets décrivant une frontière. Et le codage compact, qui décrit les régions sans stocker chaque pixel individuellement. Une conséquence pratique importante en découle. Ces trois familles ne portent pas la même information, la conversion du vectoriel vers le matriciel étant immédiate alors que l’inverse reste approximative.

Ce que le masque permet et coûte

Quatre propriétés caractérisent ce format de segmentation d’images. Il représente n’importe quelle forme, y compris ajourée ou multiplement connexe. Il se compare directement, deux masques se superposant pixel à pixel. Il se corrige localement mais lourdement, une retouche demandant de rééditer l’image. Et il fige la résolution, un masque ne se régénérant pas à une autre finesse. Une observation importante en découle. La dernière propriété est la plus contraignante à long terme, un corpus livré uniquement en masque ne pouvant servir un usage exigeant une résolution supérieure.

Ce que le vectoriel permet et coûte

Quatre propriétés le distinguent du masque. Il se modifie facilement, un sommet se déplaçant sans reprendre le tracé. Il se régénère à toute résolution, ce qui préserve les usages futurs. Il est compact, quelques dizaines de valeurs décrivant une région. Et il représente mal les formes ajourées, un feuillage demandant alors un contour impraticable. Une conséquence pratique s’ensuit pour un projet de segmentation d’images. Ces quatre propriétés conduisent à une recommandation simple, conserver le vectoriel lorsqu’il existe et livrer le masque, ce qui préserve la modifiabilité sans compliquer l’exploitation.

Ce que les formats ne portent pas

Six informations conditionnent l’exploitation d’un corpus de segmentation d’images. Elles n’appartiennent à aucun format. La formulation employée, sémantique, instances ou panoptique. La règle de placement du contour dans les transitions incertaines. La tolérance de contour retenue. Le seuil de taille en dessous duquel une région n’a pas été annotée. La distinction entre classe fourre-tout et zone non annotée. Et la méthode de production, manuelle ou assistée, avec l’outil employé. Une observation importante en découle. Ces six informations déterminent la comparabilité de deux corpus de segmentation d’images, et leur absence explique la majorité des difficultés rencontrées lors d’une fusion.

Les pertes à la conversion

Quatre opérations dégradent silencieusement une annotation. Le rééchantillonnage, qui décale les frontières sans le signaler. La conversion du vectoriel vers le masque, qui fige la finesse. La conversion du masque vers le vectoriel, qui invente un contour lisse là où le masque était irrégulier. Et la fusion de classes, qui supprime définitivement une distinction que rien ne permettra de rétablir. Une conséquence pratique importante en découle. La première opération est la plus fréquente et la plus dommageable, un masque redimensionné indépendamment de son image introduisant un décalage que personne ne remarque avant l’entraînement.

Les identifiants de classe

Cette difficulté banale et coûteuse mérite d’être exposée. Un masque porte des nombres, pas des noms de classe. Trois conséquences en découlent pour un projet de segmentation d’images. La table de correspondance doit accompagner le corpus, faute de quoi les valeurs ne signifient rien. Deux corpus du même domaine emploient rarement les mêmes identifiants. Et une fusion sans vérification produit une confusion parfaitement silencieuse entre classes. Une observation en découle. La troisième conséquence est la plus insidieuse, deux corpus fusionnés avec des tables différentes produisant un corpus cohérent en apparence et faux en profondeur.

Le fichier d’accompagnement

Une solution simple traite ce que les formats ne portent pas. Un document joint au corpus consigne les conventions que la géométrie n’exprime pas. Quatre propriétés le rendent utile en segmentation d’images. Il est lisible sans outil particulier, ce qui garantit qu’il survivra aux changements de plateforme. Il tient sur une page, ce qui rend sa rédaction praticable et sa lecture probable. Il accompagne chaque livraison plutôt que le seul premier lot, les conventions évoluant. Et il porte une date, ce qui permet de rattacher chaque lot à la version de convention qui l’a produit. Une conséquence pratique importante en découle. La dernière propriété résout un problème fréquent, un corpus constitué sur plusieurs mois portant des règles différentes selon les lots sans que rien ne le signale.

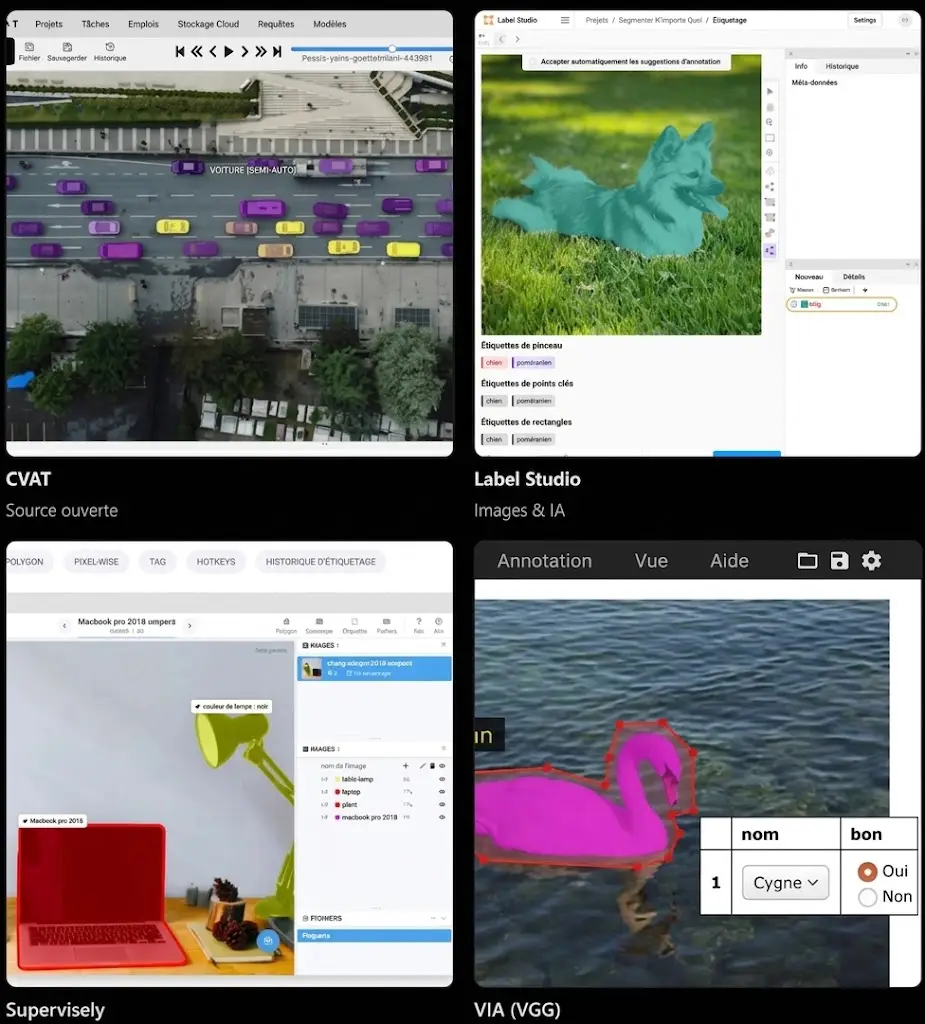

Ce que l’outil doit permettre

Six fonctions d’outillage conditionnent la production en segmentation d’images. Les quatre méthodes de tracé, polygone, pinceau, sélection et désignation assistée. Le réglage fin de la largeur de pinceau, jusqu’au pixel. Le masquage temporaire des classes déjà tracées. L’affichage du contour en superposition plutôt qu’en aplat opaque. La conversion entre polygone et masque en cours de travail. Et l’export préservant les informations de convention que le format ne prévoit pas. Une conséquence pratique s’ensuit. La dernière fonction est la plus rare, la plupart des plateformes exportant une géométrie correcte et perdant les conventions qui la rendent interprétable.

Ce que l’outil doit permettre à une équipe

Cinq fonctions concernent l’organisation d’une équipe de segmentation d’images. Elles portent sur l’organisation plutôt que sur le geste. L’affectation d’images à des annotateurs avec suivi d’avancement. Le circuit de validation, qui distingue un lot annoté d’un lot vérifié. La gestion des versions, sans laquelle une correction écrase l’état antérieur. Les journaux d’activité, seule source de cadence réelle. Et la gestion des droits, qui restreint l’accès aux données les plus sensibles. Une observation en découle pour un projet de segmentation d’images. La quatrième fonction est la plus sous-estimée, les journaux fournissant les données qui alimentent tout chiffrage ultérieur et ne se reconstituant pas après coup.

Auto-hébergé ou hébergé

Quatre critères tranchent cette question en segmentation d’images. Le lieu de traitement, exigence dirimante sur les données médicales ou industrielles sensibles. La charge d’exploitation, que l’auto-hébergement transfère au client ou au prestataire. La maîtrise des accès, chaque consultation étant journalisée sur une infrastructure contrôlée. Et l’indépendance vis-à-vis d’un fournisseur, un changement de tarification n’affectant alors pas un projet en cours. Une conséquence pratique s’ensuit. Le premier critère est souvent le seul qui compte, une exigence contractuelle sur le lieu de traitement écartant d’emblée les plateformes qui ne l’offrent pas.

Évaluer un outil avant de s’engager

Cinq épreuves suffisent. Elles occupent une journée. Charger une image réelle du projet plutôt qu’un exemple de démonstration. Tracer une région ajourée au pinceau et vérifier le réglage de largeur. Poser une région assistée et examiner sa conformité à la convention plutôt que sa netteté. Exporter et relire le fichier en cherchant les six informations exposées plus haut. Et faire manipuler l’outil par un annotateur pendant une session de travail complète. Une observation importante en découle. La quatrième épreuve écarte le plus de candidats, une plateforme confortable à l’usage produisant fréquemment un export dépouillé des conventions du projet.

Migrer d’un outil à un autre

Quatre difficultés accompagnent un changement en cours de projet. La conversion des annotations existantes, dont les identifiants et les conventions doivent être remappés. La perte des historiques, journaux et versions ne migrant généralement pas. La reprise de la formation, les raccourcis et les réflexes étant spécifiques. Et la cohabitation temporaire, deux outils produisant en parallèle des exports à harmoniser. Une conséquence pratique s’ensuit pour un projet de segmentation d’images. La quatrième difficulté produit un défaut durable, un corpus dont une part provient d’un outil et le reste d’un autre présentant une différence de régularité de contour que rien ne signale.

Aborder le choix d’un format et d’un outil

Cinq questions cadrent ce choix en segmentation d’images. Les données peuvent-elles quitter l’infrastructure du client. Cette réponse tranche l’hébergement. Le corpus contient-il des formes ajourées. Leur présence impose le masque et un pinceau fin. Le corpus sera-t-il corrigé ou étendu. Cette réponse plaide pour conserver le vectoriel. L’export porte-t-il les conventions. Son absence rend le corpus difficilement réutilisable. Et une fusion avec un corpus existant est-elle prévue. Elle impose de vérifier les tables de classes. Ces cinq réponses déterminent le choix et ses conséquences. Les poser avant de commencer évite un corpus techniquement conforme et pratiquement inexploitable.

Ce que ce chapitre enseigne

Une observation transversale mérite de clore cet examen. Le format porte la géométrie et pas ce qui la rend interprétable. Trois constats la composent. Six informations déterminent la comparabilité de deux corpus et n’appartiennent à aucun format. Le rééchantillonnage décale les frontières sans le signaler, ce qui en fait la dégradation la plus discrète. Et deux corpus fusionnés avec des tables de classes différentes paraissent cohérents et sont faux. Ce constat prolonge le chapitre précédent, une mesure supposant une comparabilité que le format seul ne garantit pas.

Les erreurs les plus fréquentes

• Livrer un masque sans la table de correspondance des classes.
• Redimensionner un masque indépendamment de son image.
• Convertir un masque en vectoriel et croire retrouver un contour d’origine.
• Supprimer la représentation vectorielle après export du masque.
• Fusionner deux corpus sans vérifier les identifiants de classe.
• Choisir un outil sans avoir relu son export.
• Négliger les journaux d’activité comme source de cadence.
• Omettre de déclarer la formulation et la règle de placement.
• Confondre classe fourre-tout et zone non annotée dans le format.
• Mélanger deux outils dans un même corpus sans le signaler.

Fusionner deux corpus

Une opération fréquente mérite un traitement séparé car elle échoue régulièrement. Six vérifications précèdent toute fusion de corpus en segmentation d’images. La correspondance des tables de classes, identifiant par identifiant. L’identité des formulations, un corpus sémantique et un corpus d’instances ne se fusionnant pas directement. La compatibilité des règles de placement, un décalage systématique entre les deux introduisant une incohérence. L’homogénéité des seuils de taille, un corpus ayant ignoré les petites régions que l’autre annote. La cohérence du traitement des zones non annotées. Et l’alignement des résolutions, ou à défaut la conservation de la métadonnée qui les distingue. Une observation importante en découle. La troisième vérification est la plus difficile car elle ne se lit dans aucun fichier, elle se mesure en comparant les distributions de surface des classes communes aux deux corpus.

Les contrôles à exécuter sur un export

Six vérifications qualifient un fichier de segmentation d’images une fois livré. La présence de la table de classes et sa correspondance avec les valeurs réellement rencontrées. L’alignement dimensionnel entre chaque masque et son image source. L’absence de pixels sans classe dans un corpus déclaré exhaustif. L’absence de recouvrements dans une formulation qui les interdit. La présence des régions de quelques pixels, signature d’échardes de conversion. Et la cohérence entre le nombre de classes distinctes et la nomenclature déclarée. Une conséquence pratique s’ensuit. La deuxième vérification est la plus rentable, elle se programme en quelques lignes et elle attrape la dégradation la plus fréquente et la plus silencieuse de ce domaine.

Ce que le stockage impose

Quatre contraintes pèsent sur le stockage d’un corpus de segmentation d’images. Le volume des masques, qui approche celui des images sources sur un corpus exhaustif. La conservation des images sources en résolution d’origine, sans laquelle aucune reprise n’est possible. Le maintien de la correspondance entre chaque image et son masque, qu’un renommage rompt. Et la conservation de la représentation vectorielle, en parallèle du masque effectivement livré. Une observation en découle. La troisième contrainte produit une défaillance banale et coûteuse, une convention de nommage modifiée en cours de projet dissociant des paires que rien ne permet de reconstituer automatiquement.

Ce que l’assistance change à l’outillage

Quatre exigences apparaissent lorsqu’une désignation assistée est employée. L’affichage de la proposition avant validation, plutôt que son application immédiate. La possibilité d’écarter une proposition entière en un geste. La contrainte de la désignation par une boîte plutôt que par un point isolé. Et la trace de l’origine de chaque région produite, assistée ou manuelle. Une conséquence pratique importante en découle pour un projet de segmentation d’images. La dernière exigence est la plus rare et la plus utile, elle permet de comparer les distributions de surface entre régions assistées et manuelles, seule méthode qui détecte un décalage systématique du modèle assistant.

Ce que le format doit permettre en aval

Quatre usages postérieurs à la livraison conditionnent le choix en segmentation d’images. La correction ponctuelle, qui gagne au vectoriel et souffre du masque. L’extension à de nouvelles classes, qui suppose de retrouver les régions déjà tracées. Le changement de formulation, qui n’est possible que du panoptique vers les formulations simples. Et le rééchantillonnage vers une autre résolution, qui exige le vectoriel ou la conservation des sources. Une observation en découle. Le deuxième usage est le plus fréquent et le moins anticipé, une nomenclature s’enrichissant presque toujours après les premiers résultats, ce qui rend la modifiabilité du corpus plus utile que sa compacité.

Le format de livraison à négocier

Quatre éléments composent une livraison complète de segmentation d’images. Les masques dans le format demandé par le client, avec leur table de classes. La représentation vectorielle lorsqu’elle existe, qui préserve les usages futurs. Le fichier de conventions daté, qui rend le corpus interprétable. Et le rapport de contrôle, accompagné de la méthode de calcul employée. Une conséquence commerciale en découle. Le deuxième élément se négocie mal après coup, un client qui n’a demandé que des masques découvrant plus tard qu’il aurait voulu la source modifiable, ce qui plaide pour le proposer d’emblée plutôt que de le facturer ensuite.

La question qui tranche le format

Une question détermine la représentation à retenir. Le corpus sera-t-il consommé une fois ou corrigé plusieurs fois. Une réponse orientée consommation unique, un entraînement puis un archivage, se satisfait du masque et de sa compacité. Une réponse orientée reprise, enrichissement de nomenclature ou correction progressive, plaide pour conserver le vectoriel, la modifiabilité valant alors plus que la simplicité. Cette question se pose en une phrase, elle relève du cycle de vie du corpus et non de la technique, et elle évite le regret le plus fréquent de ce domaine, une source modifiable supprimée après export.

Trois décisions avant de produire

Trois décisions engagent l’exploitabilité d’un corpus de segmentation d’images. Fixer la table de classes et la figer, tout changement ultérieur imposant de remapper l’existant. Décider de conserver ou non la représentation vectorielle, choix qui ne se rattrape pas après export. Et prévoir le fichier de conventions dès le premier lot, puisque son absence rend les lots antérieurs difficilement interprétables. Ces trois décisions coûtent une réunion, elles précèdent la première image, et leur absence produit un corpus techniquement conforme dont l’exploitation demandera un travail d’archéologie.

Ce que l’interopérabilité coûte réellement

Une observation nuance l’idée qu’un format standard suffit. Trois coûts subsistent malgré l’emploi d’un format répandu en segmentation d’images. Le remappage des identifiants de classe, qui demande une table de correspondance établie manuellement. L’alignement des conventions, qui ne se lit dans aucun fichier et se mesure sur les distributions. Et la vérification de la correspondance image-masque, qu’un transfert entre systèmes rompt fréquemment. Une conséquence pratique s’ensuit. Ces trois coûts font qu’un format commun facilite la lecture sans garantir l’exploitation, distinction que les discussions sur l’interopérabilité négligent régulièrement.

Le lot pilote comme test d’outillage

Quatre épreuves du lot pilote portent sur l’outil plutôt que sur la méthode. Le tracé d’une région ajourée, qui vérifie la disponibilité et le réglage du pinceau fin. L’export d’un lot complet, qui révèle ce que la plateforme conserve et ce qu’elle perd. La relecture de cet export dans un environnement indépendant, qui vérifie la lisibilité réelle. Et la modification d’une annotation déjà validée, qui teste la gestion des versions. Une observation en découle pour un projet de segmentation d’images. La troisième épreuve écarte les plateformes dont l’export n’est exploitable que par elles-mêmes, situation plus fréquente qu’un format annoncé comme standard ne le laisse supposer.

Ce que ce chapitre laisse au suivant

Les défauts exposés ici partagent une propriété avec ceux des chapitres précédents. Trois d’entre eux méritent d’être signalés. Ils se produisent silencieusement, aucun message d’erreur ne les accompagnant. Ils passent les contrôles visuels, une annotation décalée paraissant correcte à l’écran. Et ils se détectent tous par un contrôle programmé de quelques lignes. Ces trois propriétés valent au delà des questions de format, et elles justifient un chapitre consacré aux erreurs de segmentation d’images les plus fréquentes et aux moyens de les intercepter.

Ce qui rend un corpus durable

Cinq propriétés déterminent si un corpus de segmentation d’images survit à son projet initial. La conservation des images sources en résolution d’origine. La conservation de la représentation vectorielle lorsqu’elle existe. La table de classes figée et livrée avec chaque lot. Le fichier de conventions daté, qui rend chaque lot interprétable. Et une convention de nommage stable, qui préserve dans le temps la correspondance entre image et masque. Une observation en découle. Ces cinq propriétés coûtent peu au moment de la constitution et ne s’ajoutent pas après, ce qui les rapproche des décisions de cadrage plutôt que des choix techniques.

Ce qu’il faut retenir

Un format porte une géométrie et laisse hors de lui ce qui la rend interprétable. Trois lectures se dégagent. Six informations déterminent la comparabilité de deux corpus, formulation, règle de placement, tolérance, seuil de taille, statut des zones non annotées et méthode de production, et aucun format ne les prévoit. Le rééchantillonnage est la dégradation la plus discrète, un masque redimensionné indépendamment de son image introduisant un décalage que personne ne remarque avant l’entraînement. Et deux corpus fusionnés avec des tables de classes différentes produisent un résultat cohérent en apparence et faux en profondeur. Pour les défauts que ce chapitre a signalés, l’article consacré aux erreurs de segmentation les plus fréquentes les développe. Pour la conception d’un corpus, l’article sur le dataset de segmentation détaille la méthode. Pour approfondir les modalités d’exécution, les formats pris en charge et les dispositifs de contrôle applicables, vous pouvez consulter notre page dédiée à l’annotation 2D et 3D. Et si vous devez arbitrer entre plusieurs formats de livraison, échangeons sur votre projet.
