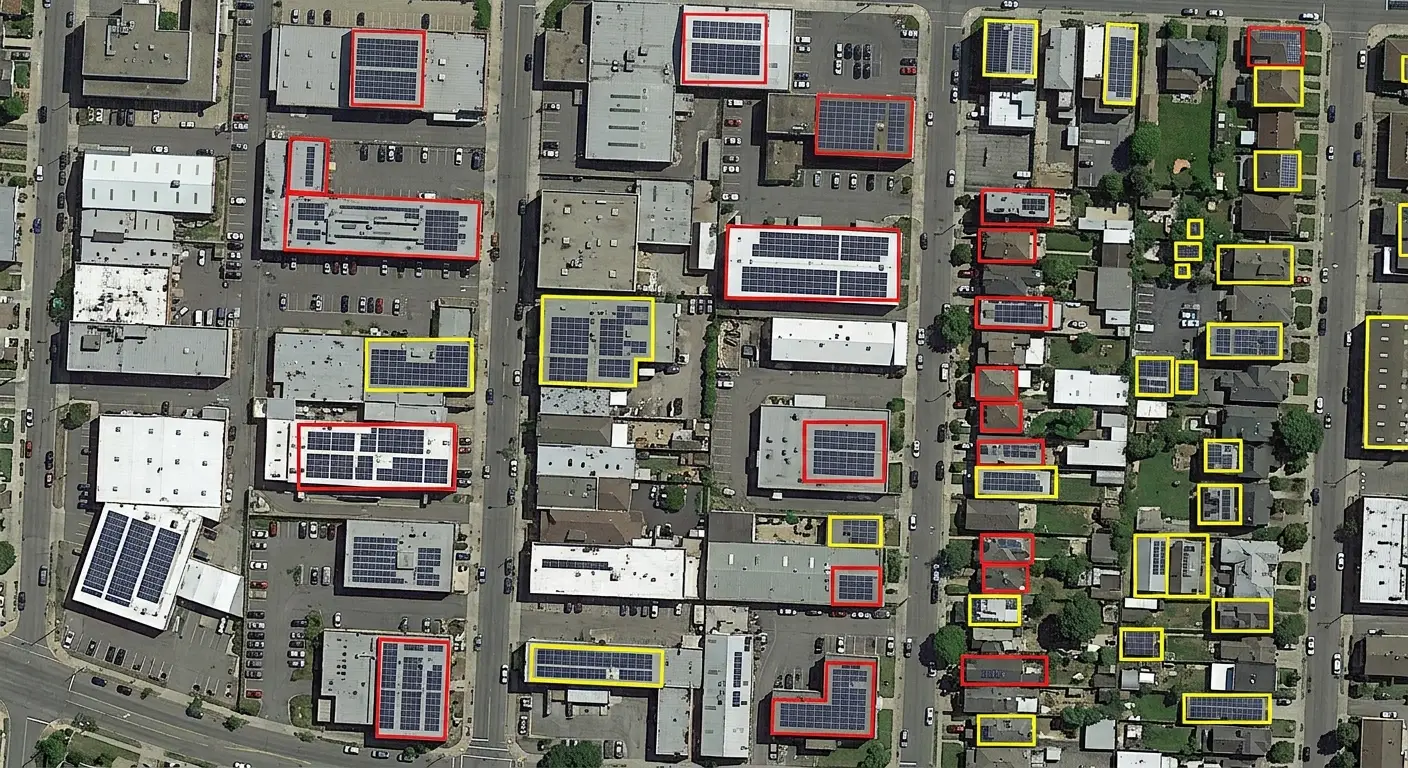

Un panneau solaire occupe quelques pixels sur une image aérienne courante. Cette petitesse gouverne tout le projet, puisqu’elle rend l’objet à peine visible tout en le dotant d’une signature géométrique et colorimétrique que peu d’autres installations partagent.
Cet article expose ces conditions. Il prolonge l’article consacré à la détection de bâtiments.
Les usages qui structurent le domaine
Cinq applications solaires se rencontrent en imagerie satellite.
L’inventaire du parc effectivement installé sur un territoire donné.
Le suivi du rythme de déploiement observé entre deux dates.
L’estimation de la puissance effectivement raccordée au réseau.
Le repérage des installations qui n’ont pas été déclarées.
Et la prospection commerciale par identification des toitures déjà équipées.
Une conséquence pratique importante en découle. Le troisième usage exige une estimation de surface plutôt qu’un décompte, ce qui impose une délimitation précise là où les autres se satisferaient d’un point par installation.
Ce que la signature visuelle apporte
Cinq caractéristiques facilitent la détection en imagerie satellite.
Une teinte sombre et très homogène, bleutée ou franchement noire.
Une forme rectangulaire aux angles systématiquement droits.
Un agencement régulier en rangées parfaitement alignées.
Une réflectance nettement différente de celle des matériaux de toiture.
Et une orientation cohérente à l’échelle de toute une installation.
Une observation importante en découle pour un projet d’imagerie satellite. Ces cinq caractéristiques se combinent rarement ailleurs, ce qui rend cet objet plus facile à distinguer qu’un bâtiment malgré sa taille bien inférieure.
Ce qui produit des confusions
Cinq éléments ressemblent à un panneau vu du ciel.
Une verrière ou bien un puits de lumière posé en toiture.
Un chauffe-eau solaire thermique, d’apparence extrêmement voisine.
Une toiture sombre, qu’elle soit en ardoise ou en bitume.
Une ombre portée rectangulaire tombant sur une surface claire.
Et un bassin ou une couverture de piscine d’une teinte sombre.
Une conséquence pratique s’ensuit. Le deuxième élément est le plus difficile à écarter, un capteur thermique partageant la forme, la teinte et l’implantation d’un panneau photovoltaïque, ce qui rend la distinction dépendante de détails que la résolution courante ne montre pas toujours.
Ce que la résolution détermine ici
Quatre seuils marquent les capacités successives en imagerie satellite.
En dessous d’un premier seuil, une installation reste totalement indétectable.
Au-delà de ce seuil, une installation se repère sans que ses limites soient nettes.
Plus haut encore, la surface totale de l’installation devient mesurable.
Et à très haute résolution, les modules individuels se comptent un à un.
Une observation importante en découle. Le dernier seuil est rarement nécessaire, un comptage de modules n’apportant rien qu’une surface ne donne déjà, ce qui permet d’économiser une résolution coûteuse sur la plupart des projets.
Ce que l’installation au sol change
Quatre différences séparent une centrale au sol d’une toiture équipée en imagerie satellite.
La surface concernée dépasse de plusieurs ordres de grandeur celle d’un toit.
Les rangées se détachent très nettement sur un sol clair.
L’espacement entre deux rangées appartient ou non à l’installation.
Et les limites du site se lisent bien mieux que celles d’un panneau isolé.
Une conséquence pratique importante en découle pour un projet d’imagerie satellite. La troisième différence impose une convention explicite, la surface d’une centrale pouvant désigner l’emprise du site ou la somme des rangées, écart considérable qui change toute estimation de puissance.
Ce que l’annotation doit produire
Quatre formes se rencontrent selon l’usage visé.
Un simple point par installation, suffisant pour un décompte.
Une boîte englobant l’ensemble des panneaux posés sur une toiture.
Un polygone suivant fidèlement l’emprise réelle des modules.
Et un masque distinguant les panneaux des espaces intermédiaires.
Une observation en découle. La deuxième forme convient mal aux toitures partiellement équipées, une boîte englobante incluant la partie non couverte du toit, ce qui surestime la surface dès que les panneaux ne forment pas un bloc compact.
Ce que la référence exige ici
Quatre sources établissent une vérité de terrain en imagerie satellite.
Les registres de raccordement tenus par le gestionnaire de réseau.
Les déclarations administratives déposées préalablement aux travaux.
Les relevés de terrain conduits sur un échantillon restreint.
Et l’imagerie à très haute résolution acquise sur les mêmes zones.
Une conséquence pratique importante en découle. La première source est la plus complète et la plus décalée, un raccordement intervenant après l’installation physique, ce qui produit des panneaux visibles et non encore enregistrés qu’il serait faux de compter comme des erreurs.
Ce que la surface permet d’estimer
Quatre grandeurs se déduisent d’une emprise mesurée sur de l’imagerie satellite.
La puissance installée, par application d’un rendement moyen au mètre carré.
La production annuelle attendue, corrigée par l’ensoleillement local.
Le taux d’équipement d’un territoire, rapporté à l’ensemble de sa surface bâtie.
Et le potentiel restant à exploiter sur les toitures encore libres.
Une conséquence pratique importante en découle. La première grandeur repose sur un rendement moyen qui évolue avec les générations de matériel, ce qui rend une estimation de puissance dépendante d’une hypothèse extérieure à l’image et impose de la documenter avec le résultat.
Ce que la mesure doit refléter
Cinq indicateurs décrivent la performance d’un tel système d’imagerie satellite.
La proportion d’installations détectées, systématiquement ventilée par taille.
Le taux de fausses détections, systématiquement rapporté aux confusions connues.
L’exactitude de la surface estimée sur des installations préalablement vérifiées.
La performance obtenue sur les toitures seulement partiellement équipées.
Et le comportement observé sur des régions absentes de l’entraînement.
Une observation importante en découle pour un projet d’imagerie satellite. Le deuxième indicateur mérite d’être ventilé par cause, un taux global de fausses détections ne disant pas si le système confond des chauffe-eau, des verrières ou des ombres, information dont dépend entièrement la correction à apporter.
Aborder un projet de détection de panneaux
Cinq questions cadrent un tel projet d’imagerie satellite.
Faut-il compter ou estimer une surface. La géométrie diffère.
La résolution permet-elle de délimiter. Sinon un point suffit.
Les chauffe-eau thermiques entrent-ils au périmètre. La distinction est difficile.
Une centrale se mesure-t-elle par site ou par rangées. L’écart est considérable.
Et la référence de raccordement est-elle décalée. Elle l’est toujours.
Ces cinq réponses déterminent la faisabilité du projet. Les poser avant la production évite un inventaire que personne ne pourra rapprocher d’un registre existant.
Ce que ce chapitre enseigne
Une observation transversale mérite de clore cet examen.
Un objet petit mais régulier se détecte mieux qu’un objet grand mais variable.
Trois constats la composent.
La combinaison de teinte, de forme et d’agencement rend cet objet distinctif malgré sa taille.
Les confusions viennent d’objets partageant cette signature plutôt que de la petitesse.
Et la surface d’une centrale désigne l’emprise du site ou la somme des rangées selon la convention.
Ce constat prolonge le chapitre précédent, la régularité d’un objet comptant davantage que ses dimensions.
Les erreurs les plus fréquentes
- Confondre panneaux photovoltaïques et capteurs thermiques.
- Employer une boîte englobante sur une toiture partiellement équipée.
- Comparer un inventaire à un registre de raccordement sans tenir compte du décalage.
- Laisser implicite la convention de surface sur les centrales au sol.
- Viser une résolution permettant de compter les modules sans nécessité.
- Mesurer un taux de fausses détections sans le ventiler par cause.
- Négliger les ombres portées rectangulaires comme source de confusion.
- Évaluer sur une seule région et un seul type d’installation.
- Ignorer les toitures sombres qui imitent la teinte des panneaux.
- Estimer une puissance à partir d’un décompte plutôt que d’une surface.
Ce que la toiture impose comme contrainte
Cinq caractéristiques du support modifient l’apparence des panneaux en imagerie satellite.
La pente du toit, qui modifie l’angle apparent des modules.
L’orientation du pan de toit, qui modifie la réflexion selon l’heure.
La couleur du matériau environnant, plus ou moins fortement contrastée.
La présence d’obstacles, qu’il s’agisse de cheminées ou de fenêtres de toit.
Et l’ombre portée par un bâtiment ou par un arbre voisin.
Une observation importante en découle pour un projet d’imagerie satellite. La deuxième caractéristique produit un effet spectaculaire à certaines heures, une réflexion spéculaire transformant un panneau sombre en surface très claire, ce qui inverse entièrement la signature attendue et fait manquer des installations pourtant bien visibles.
Ce que le suivi de déploiement exige
Quatre conditions rendent une comparaison entre dates exploitable en imagerie satellite.
Une résolution strictement comparable entre les deux acquisitions.
Des conditions d’éclairage voisines, la réflexion variant fortement avec l’heure.
Une convention de surface rigoureusement inchangée entre les campagnes.
Et un traitement explicite des installations demeurées partiellement masquées.
Une conséquence pratique importante en découle pour un projet d’imagerie satellite. La deuxième condition pèse davantage ici que sur la plupart des objets, une installation détectée en fin de matinée pouvant disparaître d’une acquisition de mi-journée, ce qui produit de fausses dépose d’équipement sur un territoire où rien n’a bougé.
Ce que le déséquilibre des exemples impose
Quatre effets d’imagerie satellite accompagnent un objet rare sur le territoire.
Une tuile prise entièrement au hasard ne contient généralement aucun panneau.
Le temps d’annotation se passe surtout à parcourir des toits entièrement vides.
Un contrôle par échantillonnage aléatoire ne rencontre que peu de cas positifs.
Et une performance globale se laisse dominer par les seules vraies absences.
Une observation importante en découle. Le deuxième effet oriente toute l’organisation du travail, une présélection automatique des tuiles susceptibles de contenir une installation réduisant considérablement le coût, ce qui fait du filtrage préalable un poste plus rentable que l’accélération du tracé.
Trois décisions avant de produire
Trois décisions engagent un projet de détection de panneaux en imagerie satellite.
Trancher si les capteurs thermiques entrent au périmètre, la distinction restant difficile.
Choisir entre décompte et estimation de surface, la géométrie et le coût en dépendant.
Et fixer la convention de surface pour les centrales au sol, emprise du site ou somme des rangées.
Ces trois décisions coûtent une réunion, elles précèdent la première tuile, et leur absence produit un inventaire que personne ne pourra rapprocher d’un registre existant.
Ce que le corpus doit couvrir ici
Cinq axes structurent un dataset de panneaux en imagerie satellite.
Les types d’installation couverts, de la toiture individuelle à la centrale au sol.
Les régions traitées, dont les toitures et les densités d’équipement diffèrent.
Les heures d’acquisition, qui commandent la réflexion des modules.
Les objets confondants, chauffe-eau thermiques et verrières compris.
Et les toitures partiellement équipées, plus délicates que les toits entièrement couverts.
Une conséquence pratique importante en découle. Le quatrième axe mérite un effort délibéré, un corpus ne contenant que des panneaux et des toits ordinaires ne permettant pas au système d’apprendre à écarter ce qui leur ressemble, ce qui produit un taux de fausses détections que l’ajout d’exemples positifs n’améliorera jamais.
La question qui cadre le projet
Une question détermine la géométrie nécessaire en imagerie satellite.
Le résultat sert-il à localiser ou à quantifier.
Une localisation, prospection commerciale ou repérage d’installations non déclarées, se satisfait d’un point par toiture équipée, ce qui autorise une cadence élevée et une résolution modeste.
Une quantification, estimation de puissance ou suivi d’un objectif de déploiement, exige une surface mesurée, une convention explicite et une résolution permettant de délimiter les modules.
Cette question relève de l’usage et non de la technique, elle se pose avant l’acquisition, et elle sépare deux projets dont le coût par installation diffère d’un ordre de grandeur.
Trois vérifications sur un corpus de panneaux
Trois contrôles qualifient un dataset d’installations en imagerie satellite.
La présence effective d’objets confondants annotés comme tels dans le corpus.
La règle écrite portant sur le périmètre des capteurs thermiques.
Et la couverture de plusieurs heures d’acquisition, la réflexion variant fortement.
Ces trois contrôles se posent en une question chacun, ils ne demandent aucune compétence en énergie, et leur absence indique un corpus dont le taux de fausses détections restera élevé quel que soit le volume ajouté.
Ce que le prestataire apporte ici
Quatre apports distinguent une prestation solaire menée sur de l’imagerie satellite.
Un référentiel tranchant le sort des objets confondants avant la production.
Une présélection des tuiles, qui réduit fortement le volume facturé.
Une annotation délibérée des cas négatifs les plus difficiles.
Et un taux de fausses détections ventilé par cause plutôt que présenté globalement.
Une conséquence pratique importante en découle. Le deuxième apport réduit la facture du prestataire tout en améliorant le résultat, un fonds filtré concentrant le travail là où il compte, ce qui rend cette proposition plus convaincante qu’un rabais sur le prix unitaire.
Ce que ce chapitre laisse au suivant
Un objet fabriqué se reconnaît à sa régularité, un milieu naturel jamais.
Trois questions restent ouvertes en imagerie satellite.
Comment délimiter une formation végétale dont les contours sont diffus.
Ce qu’une perte de couvert suppose comme convention de seuil.
Et comment distinguer une coupe temporaire d’une conversion durable.
Ces trois questions relèvent du suivi de la déforestation, qui constitue l’objet du chapitre suivant.
Ce que la cadence de ce travail suppose
Quatre facteurs déterminent le temps passé par tuile en imagerie satellite.
La densité d’équipement du territoire effectivement parcouru.
La géométrie retenue, du point à l’emprise détaillée.
La fréquence des objets confondants qu’il faut écarter.
Et la présence de toitures seulement partiellement équipées.
Une observation importante en découle pour un projet d’imagerie satellite. Le premier facteur produit un écart considérable entre territoires, une commune fortement équipée demandant plusieurs fois le temps d’une zone rurale de même surface, ce qui rend un tarif à la tuile inapplicable sans indication du taux d’équipement attendu.
Ce que l’annotateur doit savoir ici
Cinq connaissances conditionnent un travail correct sur ce sujet.
La distinction entre un module photovoltaïque et un simple capteur thermique.
L’aspect d’un panneau selon l’heure du jour et l’angle de réflexion.
Les matériaux de toiture les plus susceptibles d’imiter la teinte des modules.
La règle retenue pour traiter les installations partiellement masquées.
Et le périmètre exact des équipements effectivement inscrits au référentiel.
Une conséquence pratique importante en découle pour un projet d’imagerie satellite. La deuxième connaissance s’acquiert par l’exemple plutôt que par la description, un annotateur ayant vu quelques réflexions spéculaires les reconnaissant ensuite immédiatement, ce qui fait de quelques images bien choisies un investissement de formation particulièrement efficace.
Ce que le format de livraison exige ici
Quatre choix conditionnent la reprise du résultat par le client.
La géométrie finalement livrée, point, boîte ou emprise vectorielle.
Les attributs joints, tels que la surface estimée et le type d’installation.
Le rattachement à un identifiant de bâtiment ou bien de parcelle.
Et la mention de l’hypothèse de rendement employée pour la puissance.
Une observation importante en découle pour un projet d’imagerie satellite. Le dernier choix évite un malentendu durable, une puissance livrée sans son hypothèse de conversion étant reprise telle quelle par le client, ce qui transforme une estimation assortie de réserves en chiffre présenté comme mesuré.
Ce que la pré-annotation permet ici
Trois usages allègent sensiblement le travail sur ce sujet.
Un filtrage automatique des tuiles ne contenant manifestement aucune installation.
Une proposition d’emprise portant sur les toitures entièrement équipées.
Et un signalement des surfaces sombres qui méritent une vérification.
Deux réserves l’accompagnent en imagerie satellite.
Un filtrage trop sévère écarte les installations les plus difficiles.
Et une proposition acceptée sans examen reconduit la confusion avec les capteurs thermiques.
Ce que le premier lot doit établir
Quatre résultats justifient un lot d’essai avant la production.
Un temps moyen par tuile, mesuré sur des territoires de densités bien différentes.
La liste des objets confondants effectivement rencontrés sur la zone.
L’écart constaté entre le décompte produit et un registre de raccordement.
Et la proportion d’installations dont le contour demeure incertain.
Une conséquence pratique importante en découle pour un projet d’imagerie satellite. Le deuxième résultat oriente tout le reste du projet, les objets confondants variant fortement selon les régions et les pratiques de construction, ce qui rend une liste établie sur la zone réelle plus utile qu’une liste générique reprise d’un autre territoire.
Ce que la source d’images change ici
Quatre supports se rencontrent pour ce type de projet.
L’orthophotographie aérienne, à la fois la plus fine et la moins fréquente.
L’imagerie satellite commerciale, plus régulière mais sensiblement plus coûteuse.
Les programmes publics, gratuits mais bien souvent insuffisants ici.
Et les acquisitions par drone, très fines mais sur des emprises limitées.
Une observation importante en découle. Le troisième support atteint sa limite sur ce sujet précis, une installation de quelques mètres carrés restant sous le seuil de détection des programmes gratuits, ce qui fait de ce domaine l’un des rares où l’acquisition payante devient une condition et non un confort.
Ce que ce sujet a de favorable
Quatre traits en font un bon premier engagement en imagerie satellite.
Une décision purement binaire, l’objet est présent ou il ne l’est pas.
Un contrôle réalisable à l’oeil sur un échantillon restreint.
Un rapprochement direct possible avec un registre administratif existant.
Et un référentiel comportant quelques classes seulement.
Une observation importante en découle. Ces quatre traits rendent ce sujet vérifiable par le client lui-même, une commune pouvant confronter le résultat à ses propres déclarations sans compétence technique, ce qui installe une confiance que des projets plus complexes mettent bien plus longtemps à établir.
Ce qu’il faut retenir
La détection de panneaux repose sur une signature plutôt que sur une taille.
Trois lectures se dégagent. La combinaison d’une teinte sombre homogène, d’une forme rectangulaire et d’un agencement régulier se rencontre rarement ailleurs, ce qui rend cet objet plus facile à distinguer qu’un bâtiment malgré des dimensions bien inférieures. Les confusions viennent d’objets partageant cette signature, chauffe-eau thermiques et verrières au premier rang, plutôt que de la petitesse elle-même, ce qui oriente la correction vers le référentiel plutôt que vers la résolution. Et la surface d’une centrale au sol désigne l’emprise du site ou la somme des rangées selon la convention retenue, écart considérable qui change toute estimation de puissance.
Pour le suivi de milieux naturels, l’article consacré à la déforestation détaille la démarche. Pour les réseaux, l’article sur la cartographie des infrastructures l’expose.
Pour approfondir les modalités d’exécution, les formats pris en charge et les dispositifs de contrôle applicables, vous pouvez consulter notre page dédiée à l’annotation pour le géospatial. Et si vous préparez un inventaire d’installations solaires, échangeons sur votre besoin.
