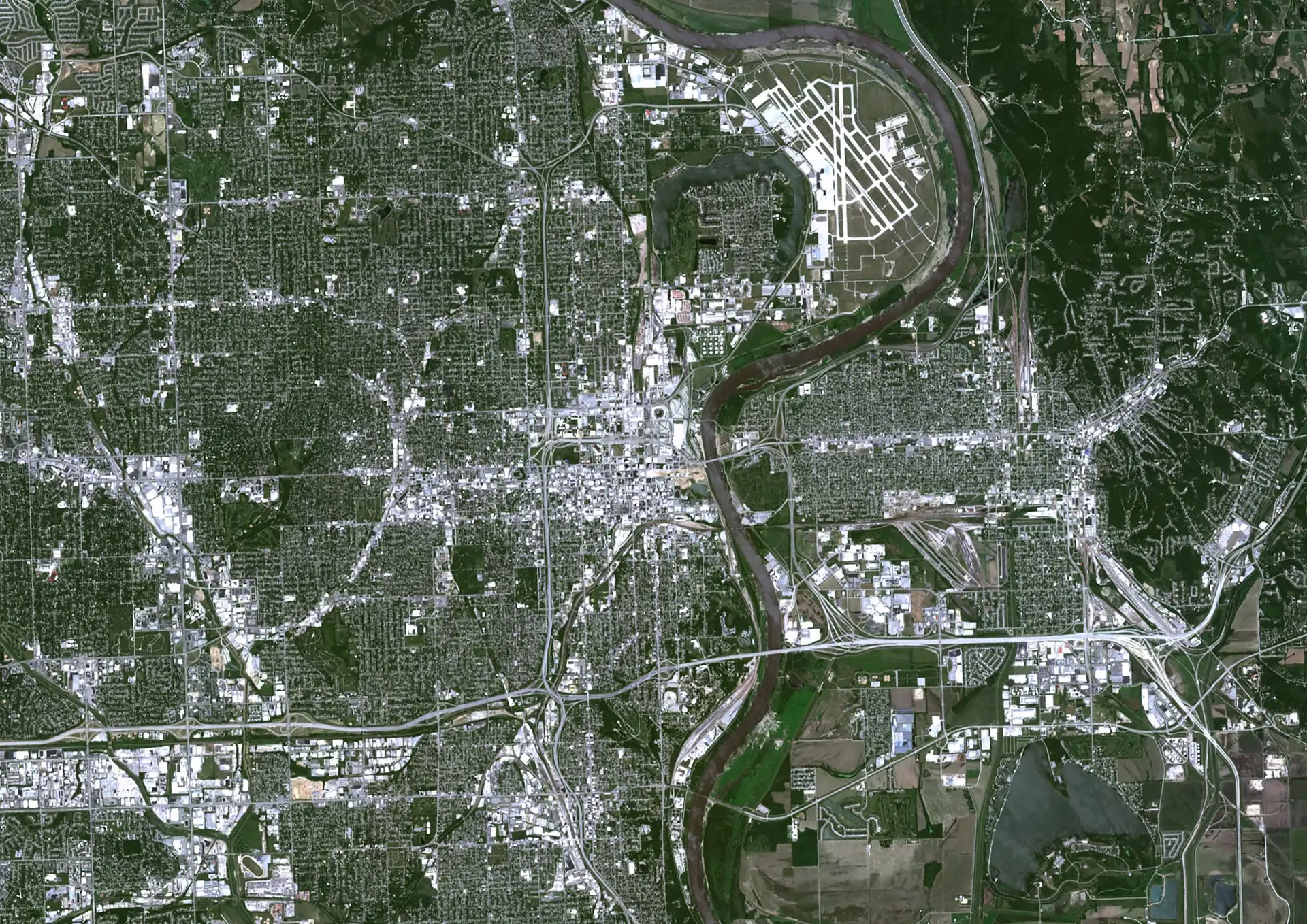

Une route n’est pas un objet, c’est une continuité. Elle traverse la scène, disparaît sous les arbres, réapparaît plus loin, et cette nature linéaire impose des décisions qu’aucune détection de surface n’avait à prendre.
Cet article expose ces difficultés. Il prolonge l’article consacré à l’imagerie multispectrale.
Les usages qui structurent le domaine
Six applications de réseaux se rencontrent en imagerie satellite.
La mise à jour d’une base routière déjà existante.
La cartographie de territoires encore mal couverts par les données publiques.
Le suivi de l’avancement d’un grand chantier linéaire.
L’inventaire des réseaux électriques aériens existants.
L’évaluation de l’accessibilité au lendemain d’une catastrophe.
Et le contrôle de l’état apparent des chaussées.
Une conséquence pratique importante en découle. Le cinquième usage impose un délai court, une carte d’accessibilité livrée après le rétablissement des accès n’ayant plus aucune utilité opérationnelle.
Ce que la géométrie linéaire impose
Cinq décisions structurent l’annotation d’un réseau en imagerie satellite.
Une ligne d’axe ou bien une emprise de surface.
Le traitement réservé aux intersections et aux échangeurs.
La règle de continuité appliquée sous un obstacle masquant.
Le niveau de détail retenu pour les courbes et les virages.
Et la hiérarchie des voies retenue, de l’autoroute jusqu’au chemin.
Une observation importante en découle pour un projet d’imagerie satellite. La première décision sépare deux corpus incompatibles, une ligne d’axe servant au calcul d’itinéraire et une emprise servant au calcul de surface imperméabilisée, ce qui interdit de convertir l’un en l’autre après coup.
Ce que la continuité exige
Cinq situations interrompent la visibilité d’un réseau.
Un couvert arboré recouvrant entièrement une route de campagne.
Un tunnel, par construction totalement invisible.
Une ombre portée par un immeuble en milieu urbain.
Un pont franchissant un obstacle sans se distinguer de la chaussée.
Et une chaussée dont la teinte approche celle du sol environnant.
Une conséquence pratique s’ensuit. Ces cinq situations imposent une convention explicite sur ce qu’un annotateur peut inférer, la continuité d’une route restant probable sans être observée, ce qui place ce domaine entre l’observation et la déduction.
Ce que la hiérarchie des voies suppose
Cinq niveaux composent une classification courante en imagerie satellite.
Les axes rapides, à la fois larges et bien contrastés.
Les routes principales, presque toujours revêtues.
Les routes secondaires, à la fois plus étroites et plus sinueuses.
Les voies de desserte locale ainsi que les rues.
Et les chemins non revêtus, situés à la limite du détectable.
Une observation en découle. Le dernier niveau concentre l’essentiel du désaccord entre opérateurs, un chemin de terre se distinguant mal d’une limite de parcelle ou d’un passage d’engin, ce qui rend son inclusion dans le référentiel une décision plus lourde qu’il n’y paraît.
Ce que les réseaux non routiers ajoutent
Cinq objets linéaires se rencontrent au-delà des seules routes.
Une voie ferrée, très régulière et généralement bien visible.
Une ligne électrique aérienne, repérable seulement à ses pylônes.
Un canal ou bien un cours d’eau aménagé.
Une piste d’aérodrome, à la fois large et fortement contrastée.
Et une canalisation enterrée, visible uniquement par sa tranchée.
Une conséquence pratique importante en découle pour un projet d’imagerie satellite. Le deuxième objet ne s’annote pas comme les autres, un câble restant invisible à la plupart des résolutions, ce qui oblige à annoter les pylônes puis à déduire le tracé plutôt qu’à suivre la ligne elle-même.
Ce que la référence exige ici
Quatre sources établissent une vérité de terrain routière en imagerie satellite.
Les bases routières publiques, très larges mais inégalement à jour.
Les données collaboratives, riches mais de qualité très variable.
Les relevés de terrain conduits sur un échantillon restreint.
Et les traces de déplacement enregistrées par les véhicules eux-mêmes.
Une observation importante en découle. La dernière source présente un intérêt particulier, une trace prouvant qu’une voie est praticable, information que l’image ne fournit jamais et qui distingue une route utilisable d’un tracé simplement visible.
Ce que le graphe ajoute à la géométrie
Cinq propriétés distinguent un réseau d’un simple ensemble de lignes en imagerie satellite.
Les segments se rejoignent en noeuds clairement identifiables.
Un sens de circulation peut s’attacher à chacun des tronçons.
Une hiérarchie explicite ordonne les voies entre elles.
Les franchissements se distinguent alors des vraies intersections.
Et la connexité de l’ensemble devient une propriété directement mesurable.
Une observation importante en découle pour un projet d’imagerie satellite. La quatrième propriété échappe entièrement à l’image, un pont et un carrefour se ressemblant vus du dessus, ce qui impose soit une résolution permettant de voir la dénivellation soit une source extérieure pour trancher.
Ce que la mesure doit refléter
Cinq indicateurs décrivent la performance d’un tel système d’imagerie satellite.
La proportion de linéaire détecté, systématiquement ventilée par niveau de voie.
La continuité du réseau produit, mesurée par le nombre de ses interruptions.
L’exactitude de la position de l’axe tracé.
La justesse de la classification hiérarchique attribuée.
Et la connectivité effective du graphe obtenu.
Une conséquence pratique importante en découle. Le dernier indicateur est propre à ce domaine et rarement mesuré, une interruption de quelques mètres coupant un itinéraire entier, ce qui rend un réseau détecté à quatre-vingt-dix-neuf pour cent parfois inutilisable pour le calcul de trajet.
Aborder un projet d’infrastructures
Cinq questions cadrent un tel projet d’imagerie satellite.
Faut-il un axe ou une emprise. Les corpus sont incompatibles.
Que fait-on sous un obstacle masquant. L’inférence doit être réglée.
Les chemins non revêtus entrent-ils au périmètre. Ils sont litigieux.
La connectivité est-elle mesurée. La proportion seule trompe.
Et la praticabilité importe-t-elle. L’image ne la montre pas.
Ces cinq réponses déterminent l’utilité du résultat. Les poser avant la production évite un réseau visuellement complet et impropre au calcul d’itinéraire.
Ce que ce chapitre enseigne
Une observation transversale mérite de clore cet examen.
Un réseau vaut par sa continuité plutôt que par sa complétude.
Trois constats la composent.
Une ligne d’axe et une emprise de surface constituent deux corpus incompatibles.
Une interruption de quelques mètres coupe un itinéraire entier.
Et une trace de déplacement prouve une praticabilité que l’image ne montre jamais.
Ce constat prolonge les chapitres précédents, la valeur d’une annotation dépendant ici d’une propriété globale plutôt que de la justesse de chaque objet.
Les erreurs les plus fréquentes
- Confondre ligne d’axe et emprise de surface dans le référentiel.
- Mesurer une proportion de linéaire sans mesurer la connectivité.
- Laisser implicite la règle de continuité sous un obstacle.
- Inclure les chemins non revêtus sans définir leur seuil de détection.
- Annoter une ligne électrique comme un objet linéaire visible.
- Confondre un tracé visible et une voie praticable.
- Négliger le traitement des intersections et des échangeurs.
- Comparer à une base collaborative sans en évaluer la couverture.
- Livrer un réseau sans vérifier la cohérence aux limites de tuiles.
- Traiter un pont comme une interruption du réseau.
Ce que la mise à jour d’une base implique
Quatre opérations composent un rapprochement d’imagerie satellite avec une base routière.
Identifier les tronçons présents simultanément dans les deux sources.
Repérer les voies nouvelles encore absentes de la base.
Repérer les tronçons inscrits et non retrouvés sur l’image.
Et signaler les écarts constatés de position ou de classification.
Une conséquence pratique importante en découle. La troisième opération produit surtout des faux signalements, une route masquée par le couvert restant inscrite à juste titre, ce qui impose de la traiter comme une vérification à conduire plutôt que comme une disparition constatée.
Ce que la cohérence entre tuiles exige ici
Quatre défauts d’imagerie satellite apparaissent au raccord de deux tuiles voisines.
Un tronçon qui s’arrête net au bord même de la tuile.
Un décalage latéral de l’axe entre deux tuiles voisines.
Une classification différente du même tronçon de part et d’autre du raccord.
Et une intersection annotée deux fois avec des géométries distinctes.
Une observation importante en découle pour un projet d’imagerie satellite. Le premier défaut est le plus grave sur ce sujet précis, une interruption au raccord produisant exactement le type de coupure qui rend un graphe inutilisable, ce qui impose un contrôle sur la mosaïque reconstituée plutôt que tuile par tuile.
Trois décisions avant de produire
Trois décisions engagent un projet de réseaux en imagerie satellite.
Choisir entre ligne d’axe et emprise de surface, les corpus étant incompatibles.
Écrire la règle de continuité sous un obstacle, qui autorise ou interdit l’inférence.
Et fixer le seuil d’inclusion des chemins non revêtus, source principale de désaccord.
Ces trois décisions coûtent une réunion, elles précèdent la première tuile, et leur absence produit un réseau visuellement complet et impropre au calcul d’itinéraire.
Ce que le corpus doit couvrir ici
Cinq axes structurent un dataset de réseaux constitué en imagerie satellite.
Les types de territoire couverts, du dense urbain au rural le plus isolé.
Les niveaux de voie présents, de l’axe rapide jusqu’au chemin de terre.
Les situations de masquage rencontrées, couvert arboré et ombre urbaine.
Les configurations d’intersection, du carrefour simple jusqu’à l’échangeur complet.
Et les régions traitées, dont les revêtements et les tracés diffèrent.
Une conséquence pratique importante en découle. Le troisième axe demande un effort délibéré, un corpus constitué de tuiles bien dégagées apprenant à suivre ce qui se voit sans jamais apprendre à franchir ce qui se cache, ce qui produit précisément les interruptions qui rendent le réseau inexploitable.
La question qui cadre le projet
Une question détermine la nature du livrable en imagerie satellite.
Le réseau servira-t-il à circuler ou à mesurer.
Circuler, calcul d’itinéraire ou accessibilité, exige un graphe connecté, des intersections correctement modélisées et une continuité rétablie sous les obstacles.
Mesurer, surface imperméabilisée ou emprise foncière, exige des contours de chaussée exacts et se passe entièrement de la notion de connexion.
Cette question relève de l’usage et non de la technique, elle se pose avant la première tuile, et elle sépare deux corpus qu’aucune conversion automatique ne fait passer de l’un à l’autre.
Trois vérifications sur un corpus de réseaux
Trois contrôles qualifient un dataset de réseaux en imagerie satellite.
La géométrie finalement retenue, ligne d’axe ou emprise de chaussée.
La mesure de connectivité, bien distincte de la simple proportion détectée.
Et la présence effective de situations de masquage parmi les tuiles annotées.
Ces trois contrôles se posent en une question chacun, ils ne demandent aucune compétence cartographique, et leur absence indique un corpus dont le réseau produit se coupera aux endroits les plus utiles.
Ce que le prestataire apporte ici
Quatre apports distinguent une prestation de réseaux menée sur de l’imagerie satellite.
Une règle d’inférence sous obstacle écrite bien avant la production.
Un contrôle de connectivité conduit sur la mosaïque entièrement reconstituée.
Une couverture délibérée des situations de masquage les plus difficiles.
Et un livrable structuré en graphe plutôt qu’en simple collection de lignes.
Une conséquence pratique importante en découle. Le dernier apport détermine l’usage possible du résultat, un simple ensemble de segments non reliés obligeant le client à reconstituer lui-même toute la topologie, travail spécialisé qui dépasse souvent ce qu’il attendait de faire.
Ce que ce chapitre laisse au suivant
Un réseau coupé après un séisme se cartographie contre la montre.
Trois questions restent ouvertes en imagerie satellite.
Comment travailler quand le délai prime sur l’exhaustivité.
Ce qu’une comparaison avant et après suppose comme préparation.
Et comment classer un dégât dont la gravité se décide plutôt qu’elle ne s’observe.
Ces trois questions relèvent des catastrophes naturelles, qui constituent l’objet du chapitre suivant.
Ce que la cadence de ce travail suppose
Quatre facteurs déterminent le temps passé par tuile d’imagerie satellite.
La densité du réseau effectivement présent dans la scène.
Le nombre d’intersections qu’il faut modéliser correctement.
La fréquence des masquages exigeant une inférence de l’opérateur.
Et le niveau de détail retenu pour le tracé des courbes.
Une conséquence pratique importante en découle. Le deuxième facteur explique un écart considérable entre territoires, un échangeur autoroutier demandant plus de temps qu’un kilomètre de route rectiligne, ce qui rend un tarif au kilomètre trompeur sans indication de la densité de noeuds attendue.
Ce que l’annotateur doit savoir ici
Cinq connaissances conditionnent un travail correct sur ce sujet.
La règle d’inférence sous obstacle, appliquée sans la moindre interprétation.
La distinction entre une chaussée et une limite parcellaire linéaire.
La modélisation précisément attendue des intersections et des franchissements.
Les critères de classification hiérarchique effectivement retenus.
Et le seuil en dessous duquel un chemin n’entre pas au référentiel.
Une observation importante en découle pour un projet d’imagerie satellite. La deuxième connaissance évite une erreur fréquente en milieu rural, une haie arasée, un fossé ou une limite de culture formant une ligne aussi nette qu’une voie, ce qui produit des tronçons inventés dont la présence dégrade le graphe autant qu’une omission.
Ce que le format de livraison exige ici
Quatre choix conditionnent la reprise du réseau par le client.
La structure finalement livrée, graphe topologique ou simple collection de lignes.
Les attributs joints, tels que le niveau hiérarchique et le revêtement supposé.
Le marquage explicite des tronçons obtenus par inférence plutôt que par observation.
Et le rattachement aux identifiants d’une base routière préexistante.
Une conséquence pratique importante en découle pour un projet d’imagerie satellite. Le troisième choix distingue une prestation sérieuse, un tronçon rétabli sous un couvert arboré n’ayant pas le même statut qu’un tronçon vu, ce qui permet au client de décider lui-même du crédit qu’il accorde à chaque portion du réseau.
Ce que la pré-annotation permet ici
Trois usages allègent sensiblement le travail sur ce sujet.
Une proposition de tracé portant sur les voies larges et bien contrastées.
Un signalement automatique des écarts entre l’image et une base existante.
Et une détection systématique des interruptions dans le réseau produit.
Deux réserves l’accompagnent en imagerie satellite.
Une proposition automatique s’arrête là où le couvert commence, précisément là où l’inférence était nécessaire.
Et la topologie des intersections reste à reprendre entièrement à la main.
Ce que le premier lot doit établir
Quatre résultats justifient un lot d’essai avant la production.
Le taux de désaccord entre deux opérateurs sur les tronçons masqués.
La proportion du linéaire obtenue par inférence plutôt que par simple observation.
Le nombre d’interruptions constatées après le réassemblage complet de la mosaïque.
Et le temps moyen par intersection, comparé au temps moyen par kilomètre.
Une observation importante en découle pour un projet d’imagerie satellite. Le troisième résultat mesure directement ce qui fait la valeur du livrable, un essai sur quelques tuiles contiguës révélant si le dispositif produit un graphe connecté ou une collection de fragments, question qu’aucun contrôle tuile par tuile ne permet de trancher.
Ce que les territoires mal cartographiés changent
Quatre particularités distinguent une cartographie initiale d’une mise à jour.
Aucune base existante ne sert alors de point de départ ni de contrôle.
Les revêtements et les usages diffèrent nettement des références habituelles.
La hiérarchie des voies se calque mal sur une nomenclature importée.
Et la vérité de terrain se limite bien souvent à des traces de déplacement.
Une conséquence pratique importante en découle pour un projet d’imagerie satellite. La troisième particularité mérite un temps de cadrage propre, une piste principale desservant une région entière ne relevant d’aucun niveau d’une classification conçue pour un réseau dense, ce qui impose d’adapter le référentiel au territoire plutôt que l’inverse.
Ce que ce sujet demande au client
Quatre informations viennent du client plutôt que de l’imagerie satellite.
Le sens exact de chacun des niveaux de sa hiérarchie de voies.
Le sort réservé aux tronçons privés ou dont l’accès est restreint.
La distinction attendue entre une voirie et une aire de stationnement.
Et l’usage final du réseau, qui commande entièrement la structure du livrable.
Une observation importante en découle pour un projet d’imagerie satellite. La deuxième information échappe entièrement à l’observation, une voie privée desservant une exploitation ressemblant en tout point à une voie publique, ce qui rend cette distinction impossible à produire sans une source foncière ou une règle arbitraire assumée comme telle.
Ce que la temporalité ajoute ici
Quatre apports d’imagerie satellite découlent d’acquisitions répétées sur un réseau.
Une voie nouvelle se date précisément entre deux passages successifs.
Un chantier linéaire se suit tout au long de sa progression.
Un tronçon masqué durant l’été se révèle parfois en hiver.
Et une interruption durable se distingue enfin d’un masquage passager.
Une conséquence pratique importante en découle pour un projet d’imagerie satellite. Le troisième apport résout par la méthode ce que la résolution ne résolvait pas, une route de campagne invisible sous le couvert feuillu apparaissant sur une acquisition hivernale, ce qui rend une seconde date parfois plus utile qu’une image plus fine.
Trois erreurs propres à ce sujet
Trois défauts d’imagerie satellite n’apparaissent que sur des objets linéaires.
Une interruption unique qui rend inutilisable un réseau par ailleurs exact.
Une intersection modélisée comme un croisement alors qu’il s’agit d’un pont.
Et un tronçon entièrement inventé à partir d’une haie ou d’un fossé rectiligne.
Ces trois défauts échappent à un contrôle par échantillon de tuiles, ils se détectent seulement sur le graphe reconstitué, et leur point commun est de porter sur la relation entre objets plutôt que sur les objets eux-mêmes.
Ce qu’il faut retenir
La cartographie des réseaux se juge sur une propriété que l’annotation par objet ne produit pas.
Trois lectures se dégagent. Une ligne d’axe et une emprise de surface constituent deux corpus incompatibles, l’une servant au calcul d’itinéraire et l’autre au calcul de surface imperméabilisée, ce qui interdit de convertir l’un en l’autre après coup et impose de trancher au cadrage. Une interruption de quelques mètres coupe un itinéraire entier, ce qui rend un réseau détecté à quatre-vingt-dix-neuf pour cent parfois inutilisable et fait de la connectivité un indicateur plus révélateur que la proportion détectée. Et une trace de déplacement prouve une praticabilité que l’image ne montre jamais, distinction qui sépare une route utilisable d’un tracé simplement visible.
Pour l’urgence, l’article consacré aux catastrophes naturelles détaille la démarche. Pour la troisième dimension, l’article sur le LiDAR aéroporté l’expose.
Pour approfondir les modalités d’exécution, les formats pris en charge et les dispositifs de contrôle applicables, vous pouvez consulter notre page dédiée à l’annotation pour le géospatial. Et si vous préparez un projet de cartographie de réseaux, échangeons sur votre besoin.
